| 规格 | |||

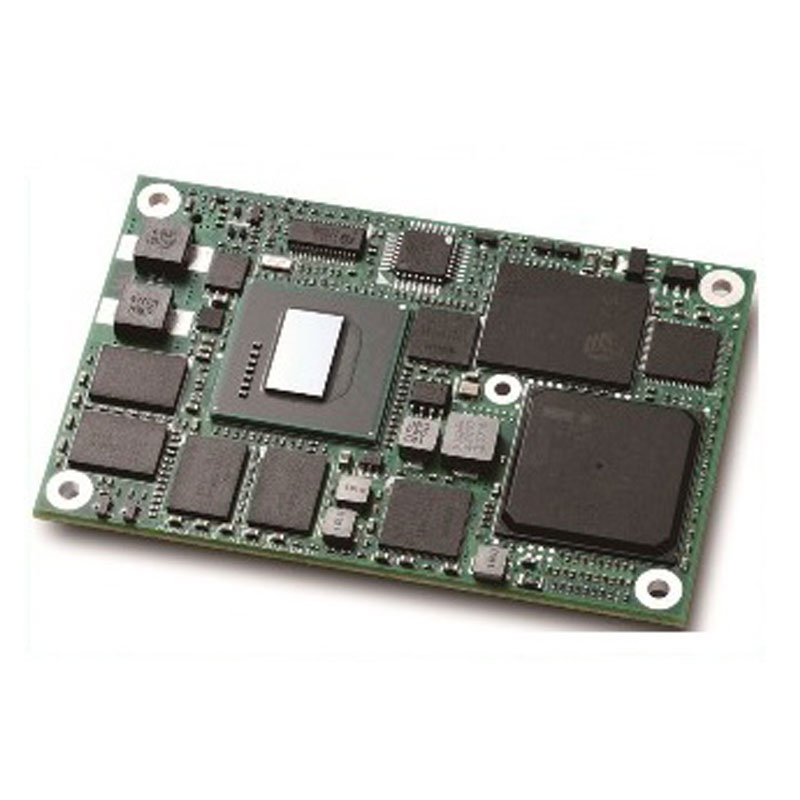

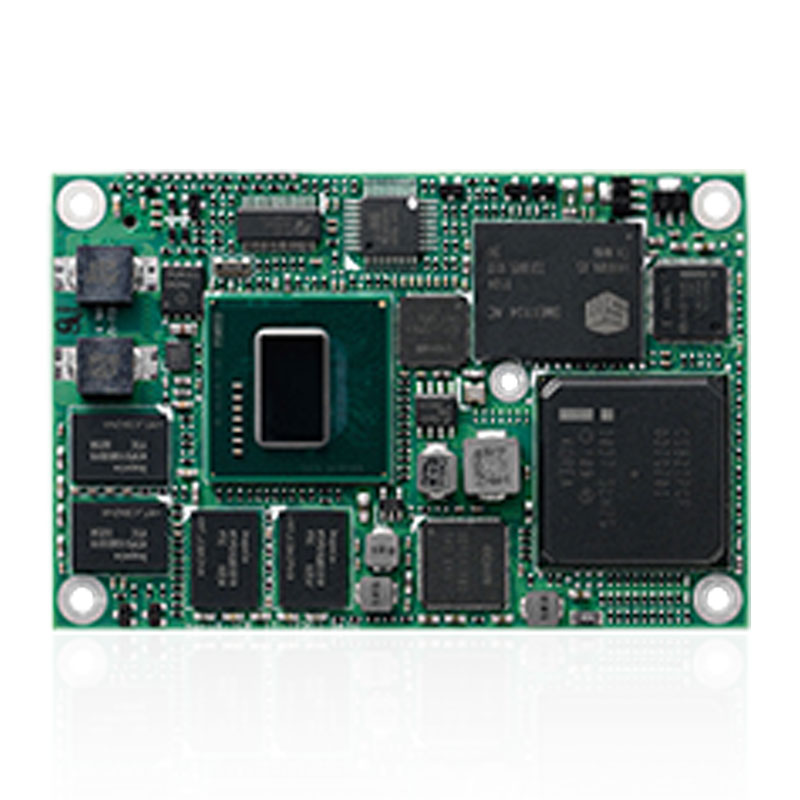

| 产品型号 | nanoX-TCR | ||
| 核心系统 | |||
处理器 | Intel® Atom™ E680T, 1.6 GHz, 3.9W Intel® Atom™ E660T, 1.3 GHz, 3.3W Intel® Atom™ E620T, 600 MHz, 2.7W 所有版本均支持-40°C至+85°C的宽温工作范围 所有处理器均支持Intel®超线程及Intel®虚拟化技术 | ||
| 二级缓存 | 所有处理器均有512KB二级缓存 | ||
| 内存 | 板贴1GB 800MHz DDR2（可选择512MB或2GB） | ||
BIOS | 免注册预启动或AMI® UEFI闪存 | ||
| 硬件监控 | 供电电压和CPU温度 | ||
| 调试接口 | XDP SFF-26扩展，可用于ICE调试 | ||
嵌入式特性 | Intel® Bootloader即时启动支持，板卡信息和统计，ACPI3.0，智能电池管理支持，带可编程计时器的看门狗 | ||
| 扩展总线 | 2x PCI-Express x1（0/1，端口2用于GbE，端口3用于EG20T PCH） LPC总线，SMBus（系统），I2C（用户） 4 GPI及4 GPO SPI（仅支持BIOS） | ||
| 显示 | |||
2D/3D图形引擎 | 集成于Intel® Atom™ E6xx处理器中 | ||
| 解码 | MPEG2，MPEG4，VC1，WMV9，H.264及DivX | ||
| 编码 | MPEG4，H.264（L3基准） | ||
| LVDS | 单通道18或24位像素色深，60Hz时最高分辨率 1280x768。像素时钟频率范围为19.75MHz（最小），80MHz（最大） | ||
| SDVO | 串行数字视频输出支持DVI、TV-out、模拟VGA设备。85Hz时最高分辨率可达1280x1024，像素时钟频率最高可达160MHz | ||
| 音频 | |||
| 高保真音频 | 集成于Intel® Atom™ E6xx处理器中 | ||
| 特性 | 多通道音频流，32位采样深度，采样频率最高达192kHz | ||
| 音频编解码器 | 位于板载（支持ALC886） | ||
| 以太网 | |||
LAN | Intel® 82574IT千兆以太网控制器 | ||
| 速度 | 10/100/1000 Mbps | ||
| I/O接口 | |||
| 芯片组 | 集成于Intel® PCH EG20T中 | ||
| USB | 六个USB 2.0主机端口和一个USB 2.0客户端口 | ||
| SATA | 两个端口，支持SATA 1.5 GB/s和3 GB/s | ||
| 固态硬盘（可选） | 4GB，8GB或16GB，使用时会占用一个SATA接口 | ||
| 串口和CAN | 两个RS-232（可选一个RS-232（RX/TX)和一个CAN (AX/RX)接口）Bosch CAN协议2.0B版本 Active 1（标准和扩展格式） | ||
| 电源 | |||
| 输入电源 | 4.75V ~ 21V宽压输入，支持AT模式和ATX模式（另带5 Vsb） | ||
| 电源状态 | 支持S0，S1，S3，S4，S5 | ||
| 功耗 | 5V下工作状态为5W，空闲时为3W | ||
| 智能电池 | 支持 | ||
| 机械和环境参数 | |||
| 规格 | PICMG® COM.0: Rev 2.1 Type 10 | ||
| 尺寸 | 迷你型，84mm x 55mm | ||
| 板卡板厚 | 0.093" (2.3mm) | ||
| 工作温度 | 标准温度：-20°C至+70°C 军用宽温：-40°C至+85°C（可选） | ||
| 存储温度 | -55°C至+85°C | ||
| 湿度 | 90% @ +60°C | ||
| 冲击 | 50G峰-峰值，持续时间11ms，MIL-STD-202G 方法 213B | ||
| 振动 | 运行：11.96 Grms, 每轴 50-20,000 Hz , MIL-STD-202G 方法 214A | ||
| 规范 | PICMG® COM Express® COM.0 R2.1 Type 10 | ||
| 认证 | CE，FCC，HALT | ||
| 操作系统 | |||
| 标准支持 | Windows® XP / Windows® 7，Linux | ||
| 扩展支持 | Windows® XP Embedded, WinCE 6.0, VxWorks 6.x,QNX, AIDI库 | ||
