| 规格 | |||

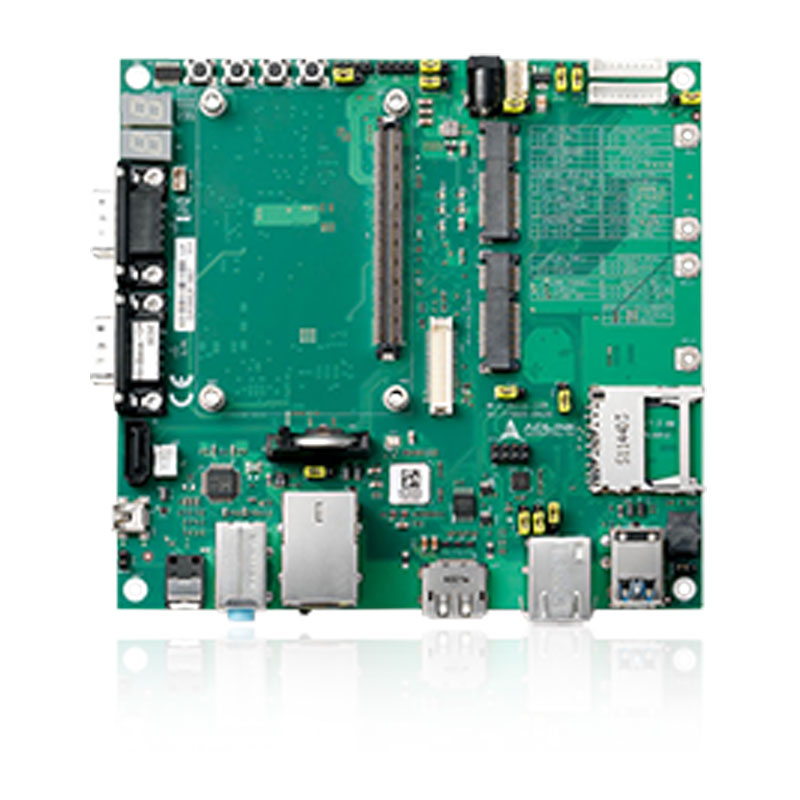

| 产品型号 | miniBASE-10R | ||
| 外形规格 | |||
核心模块接口 | PICMG® COM Express® 2.1版本，支持迷你型Type 10模块 | ||
| 尺寸 | 150 mm x 142 mm | ||
| BIOS/调试 | |||
上电自检 LEDs | 板载诊断，用于BIOS POST代码数据及LPC总线地址 | ||
| 二级BIOS | 板载插槽，用于二级SPI闪存 | ||
| 音频 | |||
| 音频编解码器 | Realtek ALC262，位于DB-Audio2子板上 (可选) | ||
| 接口 | Line-in, Line-out, Mic-in，位于DB-Audio2子板上 (可选) | ||
| 主动式组件 | |||
音频 | Realtek音频编解码 | ||
| 数字I/O | SMBus至GPIO桥 | ||

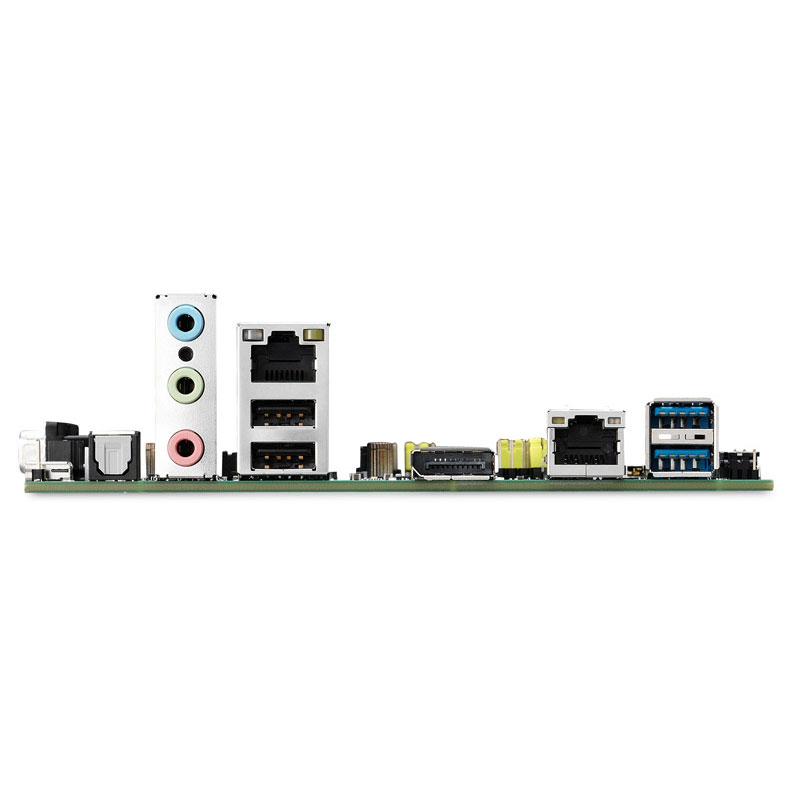

| I/O接口 | |||
| 芯片组 | 集成于Intel® PCH EG20T中 | ||
| USB | 六个USB 2.0主机端口和一个USB 2.0客户端口 | ||
| SATA | 两个端口，支持SATA 1.5 GB/s和3 GB/s | ||
| 固态硬盘（可选） | 4GB，8GB或16GB，使用时会占用一个SATA接口 | ||
| 串口和CAN | 两个RS-232（可选一个RS-232（RX/TX)和一个CAN (AX/RX)接口）Bosch CAN协议2.0B版本 Active 1（标准和扩展格式） | ||
| 接口 | |||
| 控制器 | 两个 Intel® GbE i210-AT 控制器(NIC0和NIC1) | ||
| 机械和环境参数 | |||
| COM Express® | 1x 220针 (Type 10) | ||
| LVDS | 一个板载接头 | ||
| 显示接口 | 一个板载接头 | ||
| 音频 | Mic/Line-in/Line-out，位于I/O面板上 | ||
| SATA | 1x SATA 接头 | ||
| PCIe 迷你卡 | 2x 板载插槽(一个支持SATA) | ||
| LAN | 2x LAN, 10/100/1000BASE-T 兼容RJ-45， 位于I/O面板上 | ||
| USB | 2x USB 3.0，位于I/O面板上 2x USB 2.0，位于I/O面板上 1x USB 客户端 | ||
| 串口 | 2x DB-9，位于I/O面板上 | ||
| SD卡 | 一个插槽，位于载板上 | ||
| 智能电池 | 1x 10针接头，用于智能电池管理通信(与BattMan板相连) | ||
| GPIO | GPIO 8针接头 | ||
| 模块控制总线 | SMBus, I2C | ||
| 其他 | 复位按钮，盖子按钮，睡眠按钮，电源按钮，电源指示灯，硬盘指示灯 | ||
