| 规格 | |||

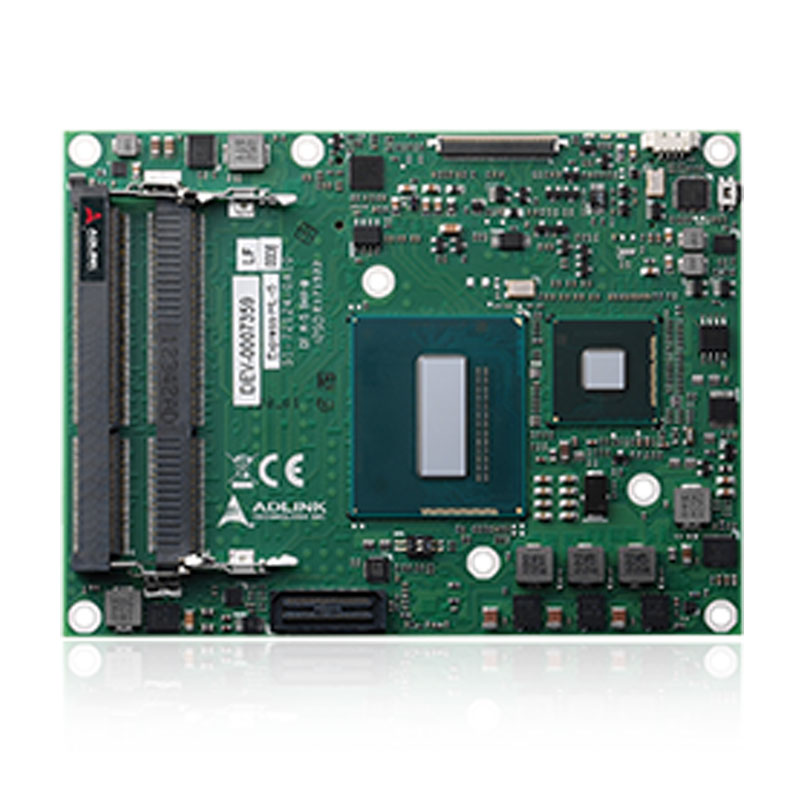

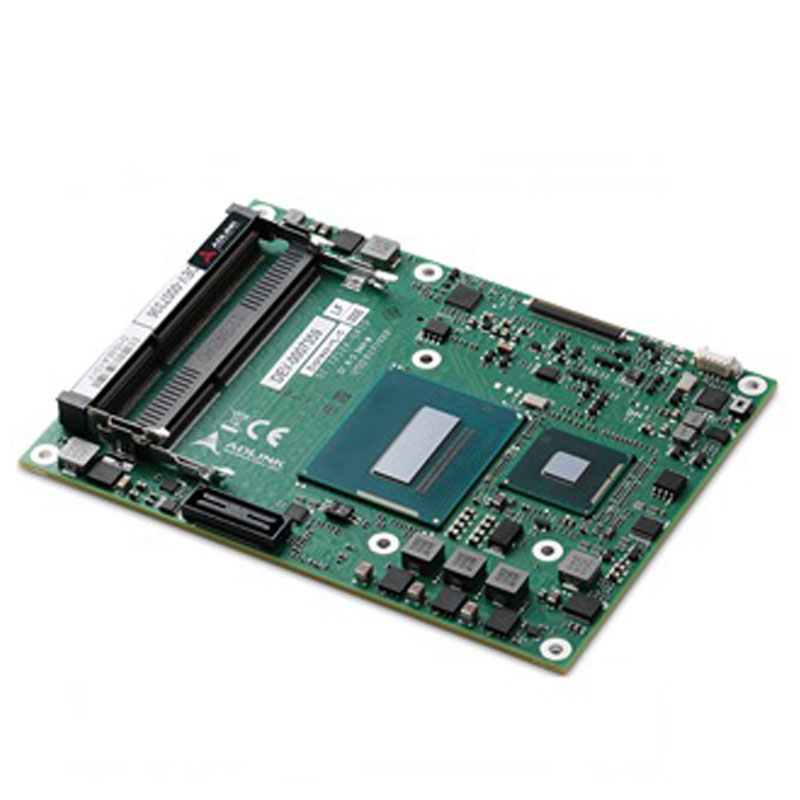

| 产品型号 | cExpress-HL | ||
| 核心系统 | |||
处理器 | 第四代Intel® Core™处理器(Mobile)，22nm工艺，也称作Haswell-ULT Intel® Core™ i7-4650U 1.7GHz (3.3GHz Turbo), 15W(双核/GT3) Intel® Core™ i5-4300U 1.9GHz (2.9GHz Turbo), 15W(双核/GT2) Intel® Core™ i3-4010U 1.7GHz (不支持Turbo) 3MB, 15W(双核/GT2) Intel® Celeron® 2980U 1.6GHz (不支持Turbo), 15W(双核/GT1) 支持: Intel® VT, Intel® TXT, Intel® SSE4.2, Intel® HT技术,Intel® 64 架构, 执行禁用位，Intel®睿频技术2.0,Intel® AVX2, Intel® AES-NI，PCLMULQDQ 指令, Intel®安全秘钥和Intel® TSX. 注：这些特点的可用性可能因为处理器SKU的不同而不同。 | ||
| 内存 | 双通道1600/1333MHz DDR3L非ECC内存，两个SODIMM插槽最高支持16GB | ||
嵌入式BIOS | AMI® EFI，8MB SPI闪存，支持CMOS备份与Intel® AMT 9.0 | ||
| 三级缓存 | 4MB(i7-4650U), 3MB(i5-4300U，i3-4010U);2MB(2980U) | ||
| 扩展总线 | 4x PCI-Express x1：通道0/1/2/3 LPC总线，SMBus(系统)，I2C(用户) | ||
SEMA板卡控制器 | 支持：电压/电流监控，电源时序调试支持，AT/ATX模式控制器 控制，逻辑和取证信息，平板控制，通用的I2C，冗余的BIOS(双 BIOS 设计)，看门狗定时器和风扇控制 | ||
| 调试接头 | 40针多用扁平线缆连接器用于DB-40调试模块组合使用提供BIOS POST code LED, BMC 访问, SPI BIOS闪存, 电源测试点，调试LEDs用于CPU/芯片组ICE调试的60针XDP接头 | ||
| 显示 | |||
GPU特点支持 | 7.5代图形核心架构，支持三个独立显示和同步输出(DisplayPort/HDMI/LVDS，编码/解码高清内容，高清内容播放包含蓝光) | ||
| 数字显示接口 | DDI1支持DisplayPort/HDMI/DVI DDI2支持DisplayPort/HDMI/DVI | ||
| LVDS接口 | 单/双通道18/24位LVDS，来自eDP(两个通道) | ||
| 音频 | |||
| 芯片组 | 集成于SoC中的Intel®高保真音频 | ||
| 音频编解码器 | 位于Express-BASE6载板上（支持ALC886标准） | ||
| 以太网 | |||
Intel® MAC/PHY | i217LM(企业级SKU)，支持AMT 9.0 | ||
| 接口 | 10/100/1000GbE连接器 | ||
| I/O接口 | |||
| USB | 两个USB 3.0 (USB 0,1)和六个USB 2.0(USB2,3,4,5,6,7) | ||
| SATA | 四个SATA 6Gb/s端口(SATA0，SATA1，SATA2，SATA3) | ||
| 串口 | 两个UART端口COM1/2，带控制台重定向 | ||
| GPIO | 四个GPO和四个GPI，带中断 | ||
| Super I/O | 如有必要，可通过载板支持(标准支持W83627DHG-P) | ||
| TPM(可选) | |||
| 芯片组 | Atmel AT97SC3204 | ||
| 类型 | TPM1.2 | ||
| 电源 | |||
| 标准输入 | ATX = 12V±5% / 5Vsb ±5%或AT = 12V±5% | ||
| 宽范围输入 | ATX = 8.5~20 V / 5Vsb ±5%或AT = 8.5~20V | ||
| 管理 | 兼容ACPI 4.0，支持智能电池 | ||
| 电源状态 | C1-C6,S0,S1,S4,S3,S5,S5 ECO模式(通过USB S3/S4唤醒,WOL S3/S4/S5) | ||
| ECO模式 | 支持Deep S5模式，以节省电力 | ||
| 机械和环境参数 | |||
| 规格 | PICMG COM.0: Rev 2.1 Type 6 | ||
| 尺寸 | 紧凑型：95mm x 95mm | ||
| 工作温度 | 标准温度：0°C至+60°C，军用宽温级温度：-40°C至+85°C（可选） | ||
| 湿度 | 5-90%相对湿度操作，非冷凝 5-95%相对存储（需在涂层保护下工作） | ||
| 冲击和振动 | IEC 60068-2-64和IEC-60068-2-27MIL-STD-202F，方法213B，表213-I，条件A和方法214A，表214-I，条件D | ||
| HALT | 热应力，振动应力，热冲击及综合测试 | ||
| 操作系统 | |||
| 标准支持 | Windows® 7/8 32/64位, Linux 32/64位 | ||
| 扩展支持 | WES7/8, Linux , VxWorks, QNX | ||
