| 规格 | |||

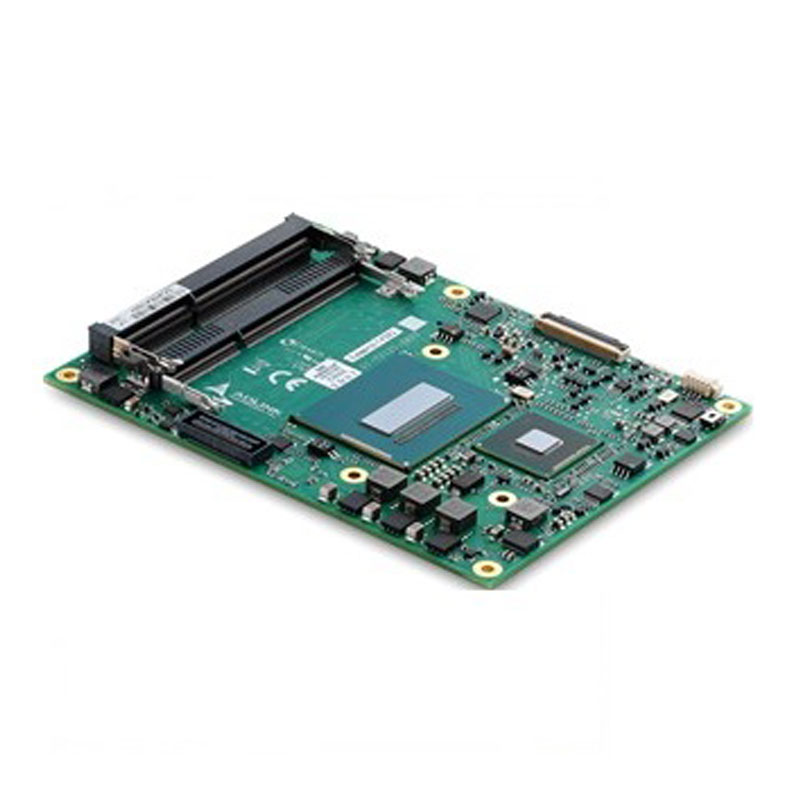

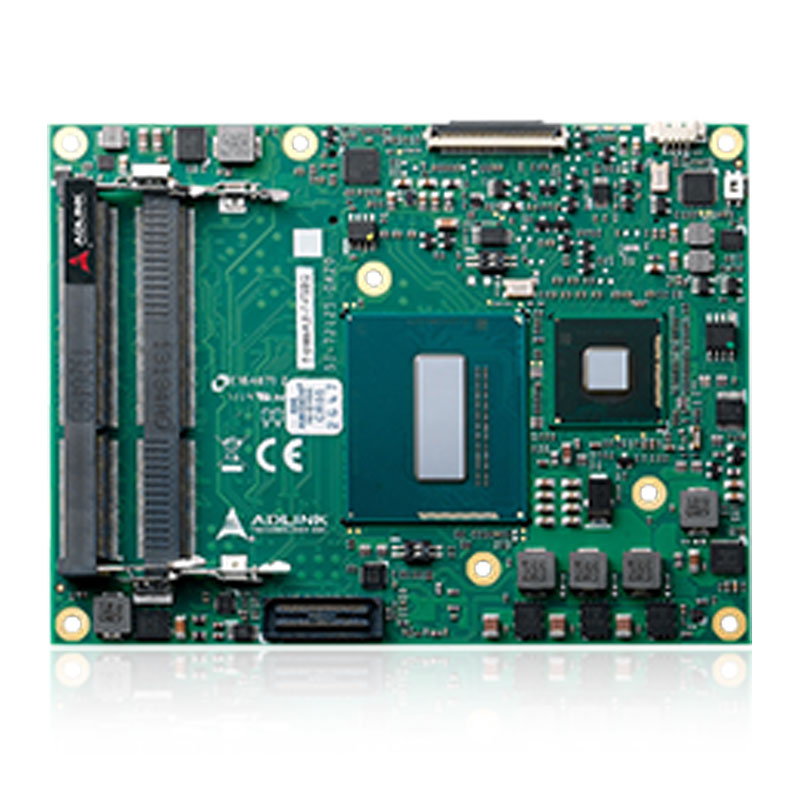

| 产品型号 | Express-HLE | ||
| 核心系统 | |||
处理器 | 第四代 Intel® Core™ i7 处理器 (Mobile)，22nm 也称作Haswell平台 Intel® Core™ i7-4700EQ 2.4 GHz (3.4 GHz Turbo), 47W (四核/GT2) Intel® Core™ i5-4400E 2.7 GHz (3.3 GHz Turbo), 37W (双核/GT2) Intel® Core™ i5-4402E 1.6 GHz (2.7 GHz Turbo), 25W (双核/GT2) Intel® Core™ i3-4100E 2.4 GHz (不支持 Turbo) 3MB, 37W (双核/GT2) Intel® Core™ i3-4102E 1.6 GHz (不支持 Turbo) 3MB, 25W (双核/GT2) Intel® Core™ i7-4860EQ 2.4 GHz (3.2 GHz Turbo), 47W (四核/GT3) Intel® Celeron® 2000E 2.2 GHz (不支持 Turbo), 35W (双核/GT1) Intel® Celeron® 2002E 1.5 GHz (不支持 Turbo), 25W (双核/GT1) 支持: Intel® VT, Intel® TXT, Intel® SSE4.2, Intel® 超线程技术, Intel®64 架构, Execute Disable Bit病毒防护技术, Intel® Turbo Boost 2.0技术,Intel® AVX2, Intel® AES-NI,PCLMULQDQ 指令, Intel® 安全秘钥和Intel® TSX 注：这些特点的可用性可能因为处理器SKU的不同而不同。 | ||
| 内存 | 双通道1600/1333MHz DDR3L ECC内存，两个SODIMM插槽，最高支持16GB | ||
嵌入式BIOS | AMI® EFI，8MB SPI闪存，支持CMOS备份与Intel® AMT 9.0 | ||
| 三级缓存 | 6MB（i7-4700EQ）, 3MB（i5-4400E, i5-4402E, i3-4100E和i3-4102E） | ||
| 扩展总线 | PCI-Express x16(Gen3)或PCI-Express(2 x8或1 x8带2 x4) 6x PCI-Express x1(A B)：通道0/1/2/3/4/5 1x PCI-Express x1(CD)：通道6 LPC总线，SMBus(系统)，I2C(用户) | ||
SEMA板卡控制器 | 支持：电压/电流监控，电源时序调试支持，AT/ATX模式控制，逻辑和取证信息，平板控制，通用的I2C，冗余的BIOS(双BIOS设计)，看门狗定时器和风扇控制 | ||
| 调试接头 | 40针多用扁平电缆连接器与DB-40调试模块组合使用提供BIOS POST code LED, BMC 访问, SPI BIOS 闪存,电源测试点，调试LED用于CPU/芯片组ICE调试的60针XDP接头 | ||
| 显示 | |||
GPU特点支持 | 7.5代图形核心架构，支持三个独立显示和同步输出，包含DisplayPort/HDMI/LVDS显示器编码/转码高清内容 | ||
| 数字显示接口 | DDI1支持DisplayPort/HDMI/DVI DDI2支持DisplayPort/HDMI/DVI DDI3支持DisplayPort/HDMI/DVI | ||
| LVDS接口 | 单/双通道18/24位LVDS，来自eDP(两个通道) | ||
| 音频 | |||
| 芯片组 | 集成于SoC中的Intel®高保真音频 | ||
| 音频编解码器 | 位于Express-BASE6载板上（支持ALC886标准） | ||
| 以太网 | |||
Intel® MAC/PHY | i217LM(企业级SKU)，支持AMT 9.0 | ||
| 接口 | 10/100/1000GbE连接器 | ||
| I/O接口 | |||
| USB | 四个 USB 3.0（USB 0,1,2,3），四个 USB 2.0（USB 4,5,6,7） | ||
| SATA | 4个SATA 6 Gb/s端口（SATA0，1，2，3） | ||
| 串口 | 两个UART端口COM1/2，带控制台重定向 | ||
| GPIO | 四个GPO和四个GPI，带中断 | ||
| Super I/O | 如有必要，可通过载板支持(标准支持W83627DHG-P) | ||
| TPM(可选) | |||
| 芯片组 | Atmel AT97SC3204 | ||
| 类型 | TPM1.2 | ||
| 电源 | |||
| 标准输入 | ATX = 12V±5% / 5Vsb ±5%或AT = 12V±5% | ||
| 宽范围输入 | ATX = 8.5~20 V / 5Vsb ±5%或AT = 8.5~20V | ||
| 管理 | 兼容ACPI 4.0，支持智能电池 | ||
| 电源状态 | C1-C6,S0,S1,S4,S3,S5,S5 ECO模式(通过USB S3/S4唤醒,WOL S3/S4/S5) | ||
| ECO模式 | 支持Deep S5模式，以节省电力 | ||
| 机械和环境参数 | |||
| 规格 | PICMG COM.0: Rev 2.1 Type 6 | ||
| 尺寸 | 基本型，125mm x 95mm | ||
| 工作温度 | 标准温度：0°C至+60°C 工业温度：-20°C至+70°C（可选） 军用宽温：-40°C至+85°C（可选） | ||
| 湿度 | 5-90%相对湿度操作，非冷凝 5-95%相对存储（需在涂层保护下工作） | ||
| 冲击和振动 | IEC 60068-2-64和IEC-60068-2-27MIL-STD-202F，方法213B，表213-I，条件A和方法214A，表214-I，条件D | ||
| HALT | 热应力，振动应力，热冲击及综合测试 | ||
| 操作系统 | |||
| 标准支持 | Windows® 7/8 32/64位, Linux 32/64位 | ||
| 扩展支持 | WES7/8, Linux , VxWorks, QNX | ||
