| 规格 | |||

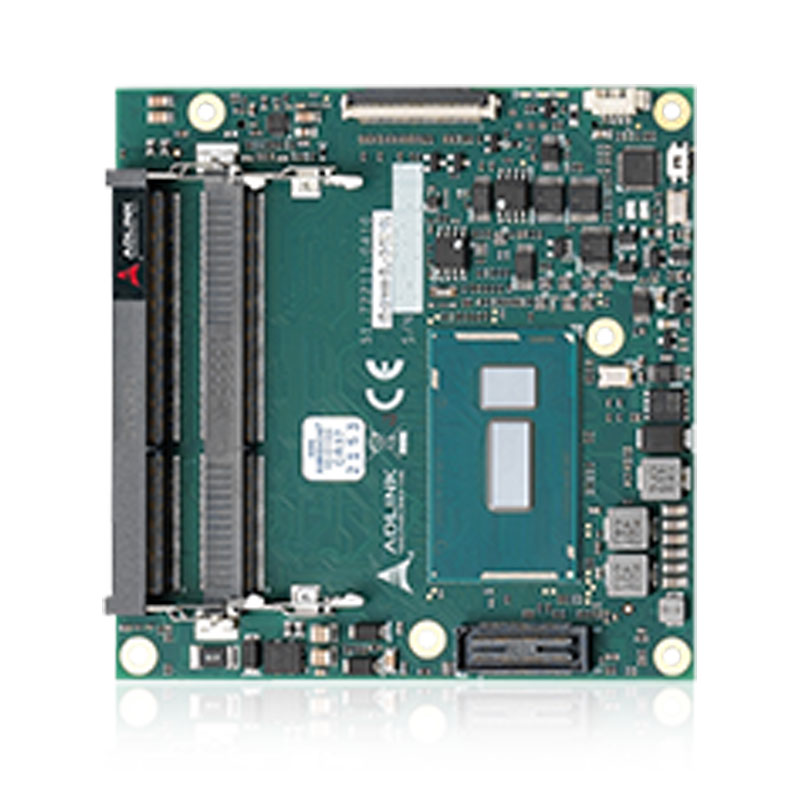

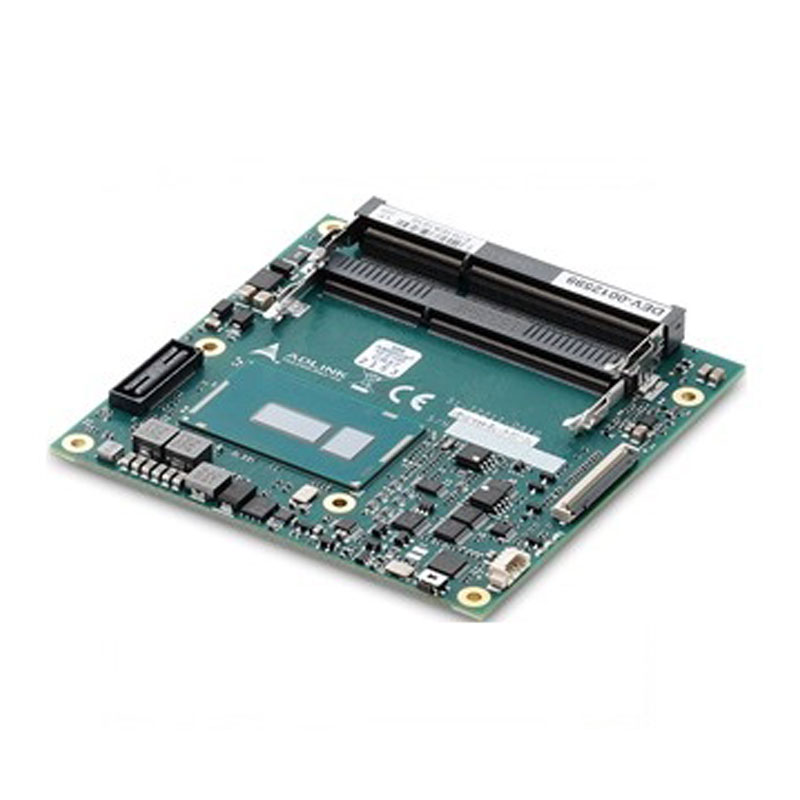

| 产品型号 | cExpress-BL | ||
| 核心系统 | |||
处理器 | 支持第五代Intel® Core™处理器(Mobile)-14nm(原命名为"Broadwell U系列") Core™ i7-5650U 2.2GHz(3.2GHz Turbo)，4MB，15W(2C/GT3) Core™ i5-5350U 1.8GHz(2.9 GHz Turbo)，3MB，15W(2C/GT3) Core™ i3-5010U 2.1GHz(no Turbo)，3MB，15W(2C/GT2) 支持：Intel®VT，Intel®TXT，Intel®SSE4.2，Intel®HT技术，Intel®64架构，Execute Disable Bit，Intel®睿酷技术2.0，Intel®AVX2，Intel®AES-NI，Intel ®PCLMULQDQ指令，Intel®设备保护策略，Intel®安全秘钥，Intel®TSX-NI Note：这些特点的可用性可能因为处理器SKU的不同而不同 | ||
| 内存 | 双通道1600/1333 MHz DDR3L内存非ECC，两个SODIMM插槽，最高支持16GB | ||
嵌入式BIOS | AMI EFI，8MB SPI闪存，支持Intel AMT10与CMOS备份 | ||
| 扩展总线 | 4个PCI Express x1：通道0/1/2/3，LPC总线，SMBus(系统)，12C(用户) | ||
| SEMA板卡控制器 | 支持：电压/电流监视，电源时序调试支持，通用12C，冗余BIOS(双BIOS)，看门狗定时器和风扇控制40针多用扁平线缆连接器 | ||
| 调试接头 | 用于DB-40调试模块组合使用提供BIOS POST code LED，BMC访问，SPI BIOS闪存，电源测试点，调试LEDs用于CPU/芯片组ICU调试的60针XDP接头 | ||
| 显示 | |||
GPU特点支持 | 第8代Intel图形核心架构，支持三个独立显示和同步输出DisplayPort/HDMI/LVDS 组合或来自eDP输出编码/转码高清内容高清内容播放包含蓝光优化的图形品质，使得图像更加丰富多彩通过HDMI播放蓝光S3D信息(1.4规格兼容3D)DirectX视频加速功能(DXVA)，提升视频加速处理具备丰富的AVC/VC1/MPEG2 HW解码支持Advanced Scheduler 2.0, 1.0，XPDM支持Windows®8，Windows®7，OSX，Linux OS支持DirectX 11.1，DirectX 11.1+，DirectX 10.1，DirectX 10，DirectX 9支持OpenGL 4.2/4.0 | ||
| 数字显示接口 | DDI1支持DisplayPort / HDMI DDI2支持DisplayPort / HDMI | ||
| LVDS/eDP | 单/双通18/24位LVDS(默认)支持eDP(可选) | ||
| 音频 | |||
| 芯片组 | 集成于Intel®高保真音频，应用于U系列SoC中 | ||
| 音频编解码器 | 位于Express-BASE6载板上（支持ALC886标准） | ||
| 以太网 | |||
Intel® MAC/PHY | i218LM(企业级SKU)，支持AMT10 | ||
| 接口 | 10/100/1000GbE连接器 | ||
| I/O接口 | |||
| USB | 2个USB1.1/2.0/3.0(USB 0，1)和6个USB 1.1/2.0(USB2，3，4，5，6，7) | ||
| SATA | 4个SATA 6Gb/s端口(SATA0，SATA1，SATA2，SATA3) | ||
| 串口 | 2个COM1/2UART端口，带控制台重定向 | ||
| GPIO | 四个GPO和四个GPI，带中断 | ||
| Super I/O | 如有必要，可通过载板支持(标准支持W83627DHG-P) | ||
| TPM(可选) | |||
| 芯片组 | Atmel AT97SC3204 | ||
| 类型 | TPM 1.2 | ||
| 电源 | |||
| 标准输入 | ATX = 12V±5%, 5Vsb ±5%; AT = 12V±5% | ||
| 宽范围输入 | ATX = 5-20 V, 5Vsb ±5% ; AT = 5-20V | ||
| 管理 | 兼容ACPI 4.0，支持智能电池 | ||
| 电源状态 | C1-C6,S0,S1,S4,S3,S5,S5 ECO模式(通过USB S3/S4唤醒,WOL S3/S4/S5) | ||
| ECO模式 | (通过USB S3/S4唤醒，WOL S3/S4/S5)支持deep S5模式，节省电力） | ||
| 机械和环境参数 | |||
| 规格 | PICMG COM.0: Rev 2.1 Type 6 | ||
| 尺寸 | 紧凑型：95mm x 95mm | ||
| 工作温度 | 标准温度：0°C至60°C 军用宽温：-40°C至+ 85°C (可选，待定) | ||
| 湿度 | 5-90%相对湿度操作，非冷凝 5-95%相对存储（需在涂层保护下工作） | ||
| 冲击和振动 | IEC 60068-2-64和IEC-60068-2-27MIL-STD-202F，方法13B，表213-I，条件A和方法214A，表214-I，条件D | ||
| HALT | 热应力，振动应力，热冲击及综合测试 | ||
| 操作系统 | |||
| 标准支持 | z位，Linux 32/64位 | ||
| 扩展支持 | WES7 WE8S Linux | ||
