| 型号 | USB-7230 | USB-7250 |
| 继电器输出 | ||
| 通道数 | - | 8通道（固态继电器，非锁存， 4通道C型和4通道A型） |
| 最大开关功率 | - | 60W,125VA |
| 最大开关电压 | - | 220VDC,250VAC |
| 最大开关电流 | - | 2A |
| 最大耐受电流 | - | 2A |
| 最大触电容量 | - | 30VDC,2A ( 阻性负载 ) 110VDC,0.3A ( 阻性负载 ) 125VDC,0.5A ( 阻性负载 ) |
| 继电器开/关时间 | - | 吸合时间2ms 释放时间1ms |
| 触电阻抗 | - | 75mΩ |
| 使用寿命 | - | 50VDC 0.1A阻性负载1X106 |
| 击穿电压 | - | 1500V surge |
| 光隔输入 | ||
| 通道数 | 16 | 8 |
| 极性 | 双向（无极性） | |
| 逻辑电平 | VIH=5至24V,VIL=0至0.15V或干触点 | |
| 输入阻抗 | 2.4K@0.5W | |
| 隔离电压 | 2500VRMB（通道至系统） | |
| COS可检测的最小脉宽 | 20.83ns（软件可编程） | |
| 光隔频率事件计数器 | ||
| 通道数 | 2 | |
| 逻辑电平 | VIH=5 至 12V,VIL=0 至 0.1.5V | |
| 计数器位宽 | 32位 | |
| 最大输入频率（直流耦合） | 1MHz | |
| 最小输入频率（直流耦合） | 0.1Hz | |
| 最大频率误差 | 0.5%（ f 50KHz） 1%（ 50KHz < f 500KHz） 2%（ 500KHz < f 1MHz） | |
| 光隔输出 | ||
| 通道数 | 16 | - |
| 输出类型 | 开漏输出 MOSFET | - |
| 支持电压 | 5-35V DC | - |
| 最大电流 | 250mA@100%负载（每通道） | - |
| 通用规格 | ||

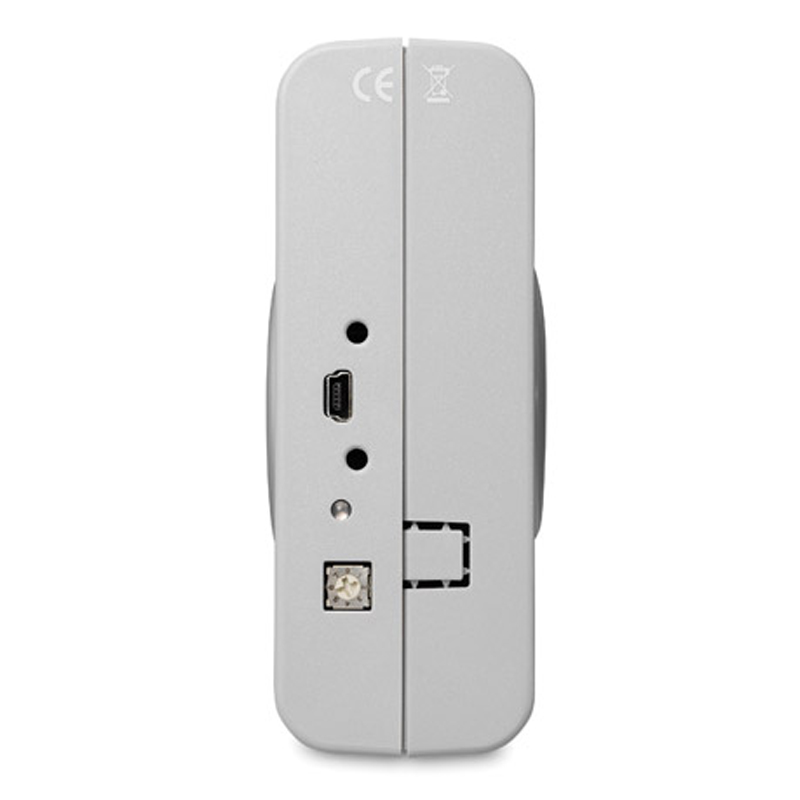

| 接口 | 高速USB 2.0，迷你USB连接线 | |
| 数据传输 | 可编程I/O | |
| 尺寸 | 156.5(L) X 114(W) X 41.3(H)mm | |
| 电源 | USB总线供电（ 5V @400 mA） | |
| 连接器 | 20-pin可拆式接头一对 | |
便携式USB数字数据采集模块USB-7230/7250，支持隔离数字输入/输出功能，具备高压电开/关控制与监控的特点，并且提供高达2500VRMS高电压隔离保护。USB-7230提供32通道的隔离数字I/O和2通道的频率/事件计数器，而USB-7250提供8通道固态继电器输出 (4个C型与4个A型)和8通道的隔离数字输，以及2通道的频率/事件计数器。

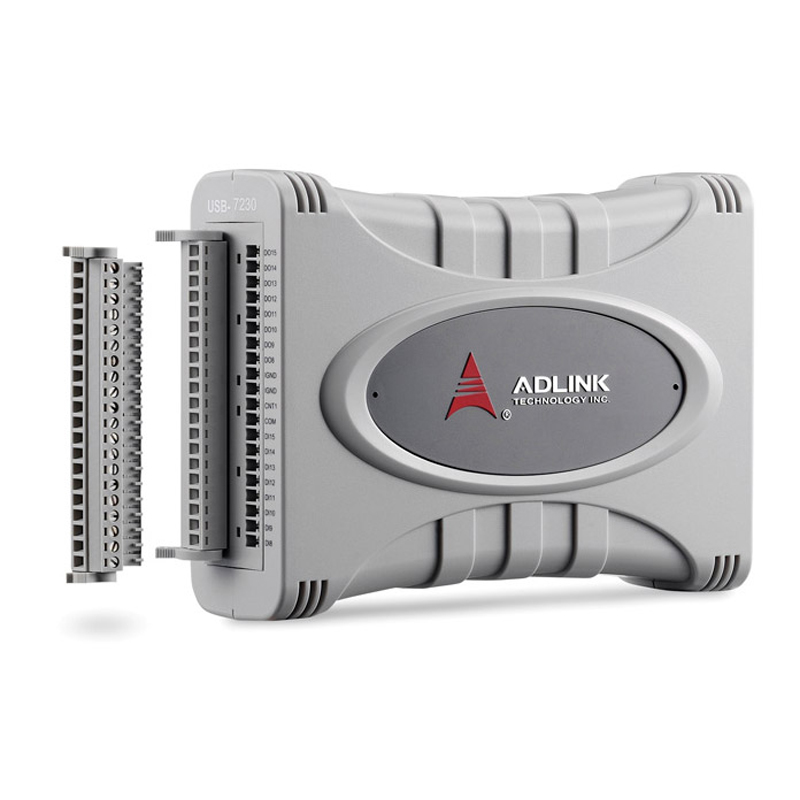

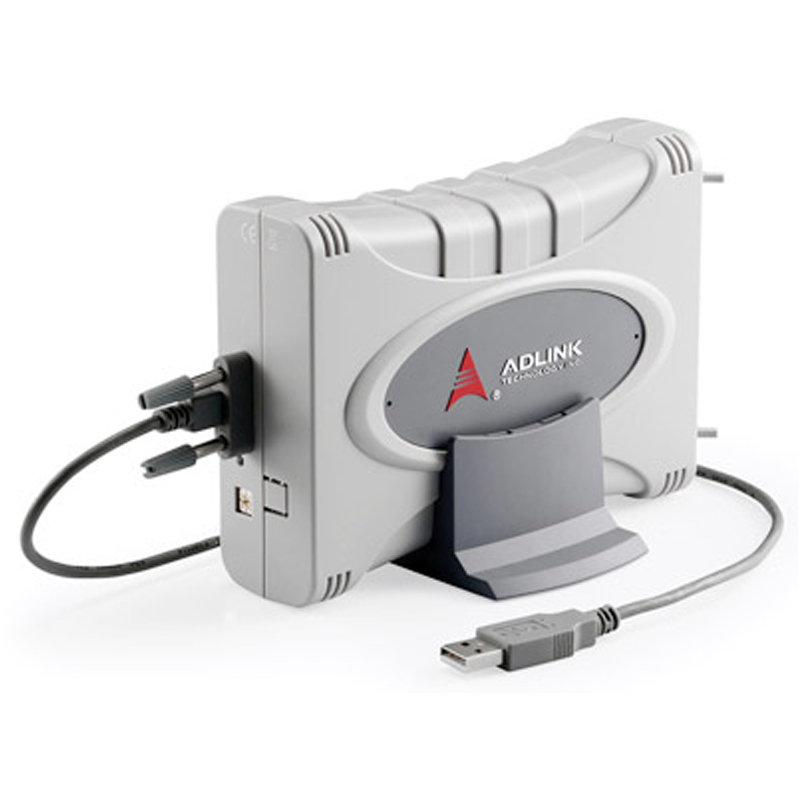

通过USB供电的USB-7230/7250采用可拆式的螺丝接头，可轻松简单地连接使用，并且提供多样化弹性机构底座设计，除了一般的便携式应用外，还可以用于桌面、导轨或壁挂式安装。
USB数据采集模块USB-7230/7250非常适合需要高电压与超强保护的工业I/O控制应用。高电压隔离保护可以防止意外接触外部电压所造成的损害，并且可消除由接地回路造成的干扰。同时，也提供U-test免费开发软件，无需编程，即可实现测量测试功能。U-test支持数据记录、数据监控报警、数据导出至Microsoft® Excel、以及实时的FFT频谱分析等功能。该软件适用于所有的USB数据采集模块。
