规格
| 型号 | USB-2401 | ||
| 模拟输入 | |||
| 通道数 | 4路差分 | ||
| 分辨率 | 24位 | ||
| 采样率 | 2 kS/s | ||
| 测量类型 | 电压，电流，热电偶，热电阻，半桥，全桥，电阻 | ||
| 可编程增益 | 1, 2, 4, 5, 8, 10, 20, 40, 50, 200 | 1, 2, 4, 8 | |
| 输入范围 | 模式 | 输入模式或支持类型 | 实际范围 |
| 电压 | ± 25V, ± 12.5V, ± 2.5V, ± 312.5mV | ± 25V, ± 12.5V, ± 2.5V, ± 312.5mV | |
| 电流 | ±20mA | ±20mA | |
| 热电偶 | K, J, N, R, S, B, T, E | 78.125 mV | |
| 热电阻（ 3线， 4线） | Pt 100, Pt 1000 | 2.5 V | |
| 半桥(120Ω, 350Ω) | 最大30mV/V | 78.125mV | |
| 全桥(120Ω, 350Ω) | 最大30mV/V | 78.125mV | |
| 2线电阻 | 25 kΩ | 2.5 V | |
| 输入耦合 | 直流（DC） | ||
| FIFO缓存大小 | 4k采样点 | ||
| 数据传输 | 程序控制I/O,连续（ USB批量传输模式 ） | ||
| 功能I/O | |||
| 通道数 | 4路输入和2路输出 | ||
| 兼容性 | 5V/TTL | ||
| 支持模式 | 数字I/O 通用计时器、计数器： 1路32位，基本时钟频率， 80MHz，外部时钟频率高达10 MHz PWM:1路PWM 输出（调制频率： 0.01 Hz 至 5 MHz；占空比： 1%至99% | ||
| 数据传出 | 程序控制I/O,连续（ USB批量传输模式） | ||
| 通用规格 | |||
| 工作温度 | 0˚C至+55˚C | ||
| 存储温度 | -20˚C至+70˚C | ||
| 湿度 | 5%至95%，非凝露 | ||
| 电源 | 5V@400mA USB 总线供电 | ||
| 连接器 | 一对 20-针 可拆式接头 | ||
| 尺寸 | 114 mm (H) x 156.5 mm (L) x 41.3 mm (W) (不包括连接线和底座） | ||

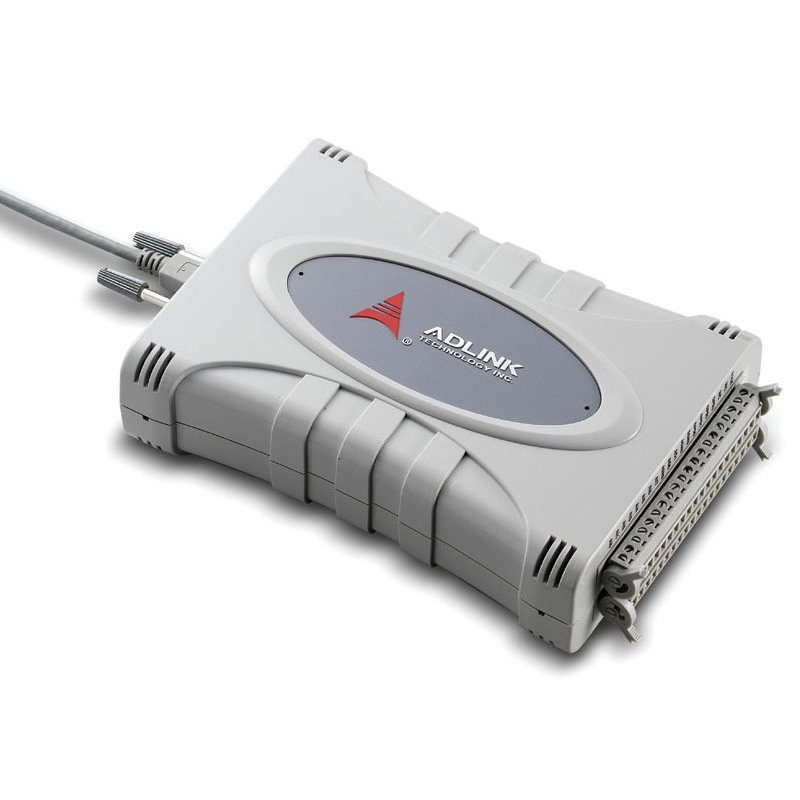

USB-2401是一款 24位、4通道同步采样通用型USB数据采集模块，具有内置的信号调理电路可直接测量常 用的传感器，包括电流输出型传感器、热电偶、热电阻、称重传感器、应变计等。每个通道都可以通过编 程来配置为不同的信号输入类型。

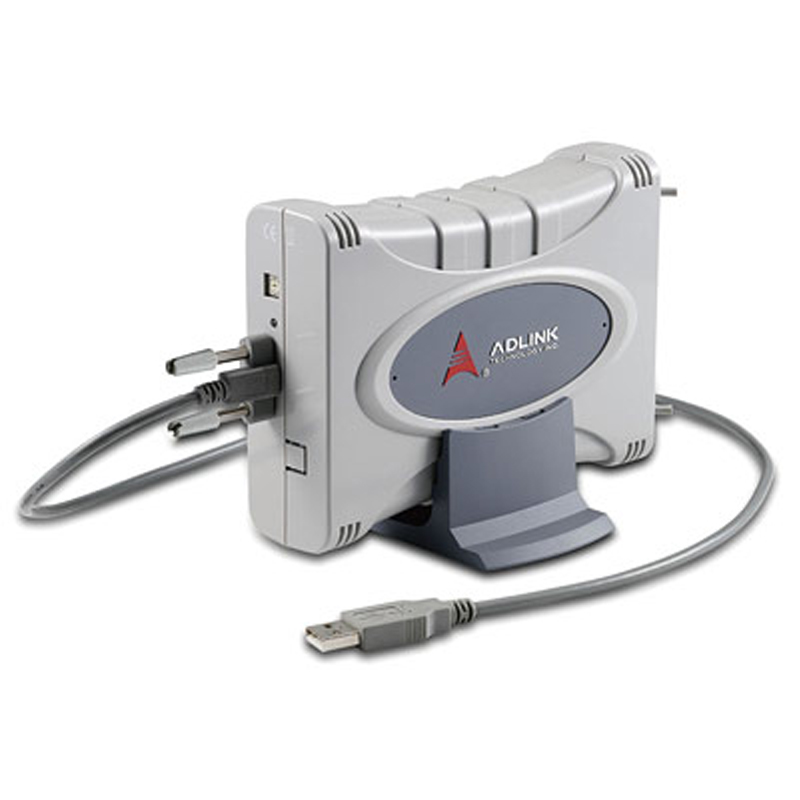

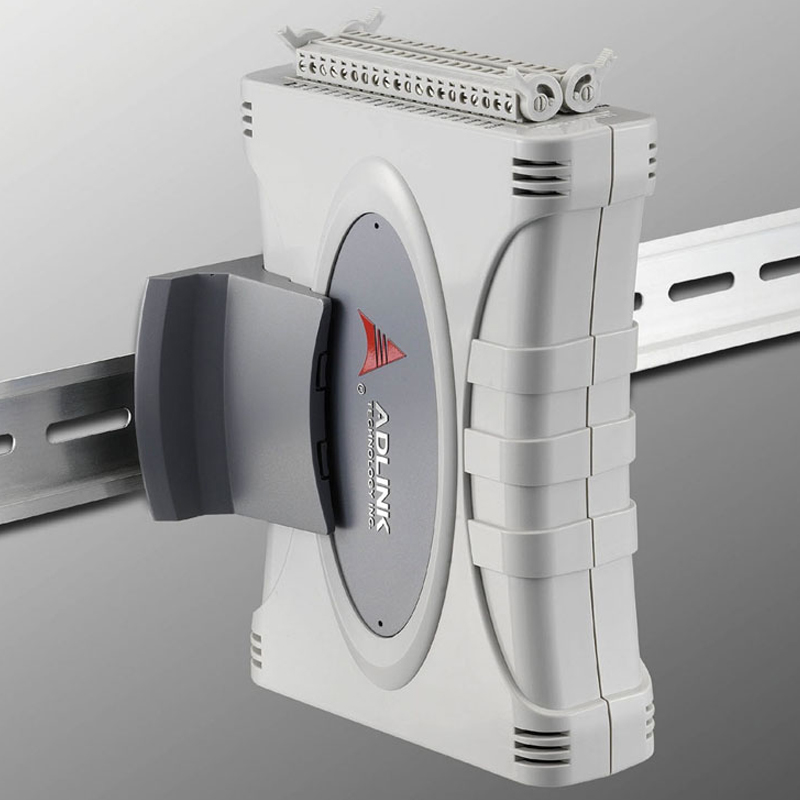

采用USB总线供电的USB-2401配备了可拆式接头，便于设备连接；同时配备的多功能底座，完全支持桌面 安装、导轨安装或壁挂式安装。
USB-2401非常适合高分辨率和高精度的基本测量应用，例如，在科研、材料测试或工业现场温度测量应用 中。此外，提供免费的U-Test软件，您不需要编写任何程序即可操作USB数据采集 模块的所有功能。
