规格
| 隔离数字输入 | |
| 通道数 | • 96路输入/输出(PCI/PCIe-7296) • 48路输入/输出(PCI/PCIe-7248) • 24路输入/输出(PCI-7224) |
| 兼容性 | 5 V/TTL |
| 数字逻辑电平 | • 输入高电压：2至5.25 V • 输入低电压：0至0.8 V • 输出高电压：最小2.4 V • 输出低电压：最大0.5 V |
| 输出驱动能力 | • 源电流：2.6 mA (端口A和端口B),15 mA (端口C) • 灌电流：24 mA |
| 数据传输 | 程序控制I/O |
| 通用规格 | |
| I/O接口 | • 50针带状插头x 1 (PCI-7224) • 50针带状插头x 2 (PCI/PCIe-7248) • 50针带状插头x 4 (PCI/PCIe-7296) |
| 工作温度 | 0˚C 至 +60˚C |
| 存储温度 | -20˚C 至 +80˚C |
| 相对湿度 | 5% 至95%，非凝露 |
| 电源要求 | PCI-7296：典型860 mA @ 5 VDC PCI-7248：典型500 mA @ 5 VDC PCI-7224：典型330 mA @ 5 VDC PCLe-7248：典型350 mA @ 12 VDC PCLe-7296：典型590 mA @ 12 VDC |
| 尺寸（不包括连接器） | • 148 mm x 102 mm (PCI-7248及PCI-7224) • 166 mm x 102 mm (PCI-7296) • 168 mm x 112 mm (PCIe-7248/7296) |

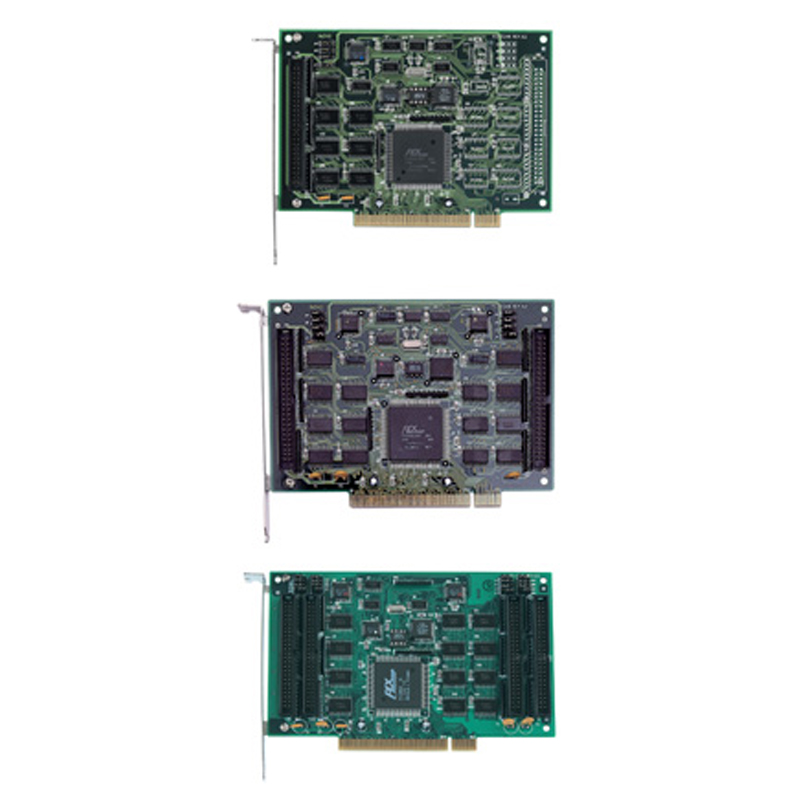

PCI-7296/7248/7224和PCIe-7296/7248是96/48/24 I/O 通道的高密度并行数字输入输出板卡。接插件 与Opto-22 工业标准完全兼容，所以PCI-7296/48/24 和PCIe-7296/7248可以使用符合Opto-22 标准的外部设备。PCI-7296/7248/7224 和PCIe-7296/7248设备模拟了工业标准8255 的可编程外围接口（PPI）芯片的0模式状态。PCI-7296/7248/7224 和PCIe-7296/7248分别提供了4/2/1 个PPI 芯片，每个PPI 提供了3 个8 位端口：端口 A、端口B 及端口C。端口C 被分为2 个半字节（4 位）端口。PCI-7296/7248/7224 和PCIe-7296/7248产品搭载可 编程定时器/计数器。一个16 位计数器用来事件计数，而另一个32 位定时器用于产生定时中断。
PCI-7296/7248/7224 和PCIe-7296/7248提供了DIO 通道的多种可编程中断源，以及定时器输出。
