规格
| 隔离数字输入 | |
| 通道数 | • 64 (PCI-7442) • 128 (PCI-7443) |
| 最大输入范围 | 28V，无极性 |
| 数字逻辑电平 | 0 V至28 V，无极性 • 输入高电压：5 V至28 V • 输入低电压：0 V至1.5 V |
| 输入阻抗 | 4.7 kΩ@0.5 W |
| 静电保护 | CKT 开关（正向） |
| 隔离电压 | 1250 VRMS通道到系统 |
| 中断源 | 64/128通道状态改变（COS) |
| 数据传输 | 程序控制I/O |
| 隔离数字输出 | |
| 通道数 | • 64 (PCI-7442) • 128 (PCI-7444) |
| 输出类型 | 开漏电源MOSFET驱动 |
| 输出范围 | 5 V至40 V |
| 灌电流 | 在100%负载时所有通道250mA（最大300 mA） |
| 隔离电压 | 1250 VRMS通道至系统 |
| 数据传输 | 程序控制I/O |
| 绝缘+5 V电源（限于PCI-7442/7444） | |
| 输出电压 | +5 V |
| 输出电流 | 最大100 mA |
| 安全特点（限于PCI-7442/7444） | |
| 开机数字输出状态 | 可编程设定 |
| 看门狗定时器 | • 基准时钟频率：10 MHz，固定值 • 计数器带宽：32位 |
| 通用规格 | |
| I/O接口 | 68针双接口VHDCI孔型插座 |
| 工作温度 | 0˚C 至 +60˚C |
| 存储温度 | -20˚C 至 +80˚C |
| 相对湿度 | 5% 至95%，非凝露 |
| 电源要求 | PCI-7442：典型：+5 V@800 mA PCI-7443：典型：+5 V@550 mA PCI-7444：典型：+5 V@800 mA |
| 尺寸（不包括连接器） | 175 mm x 107 mm |

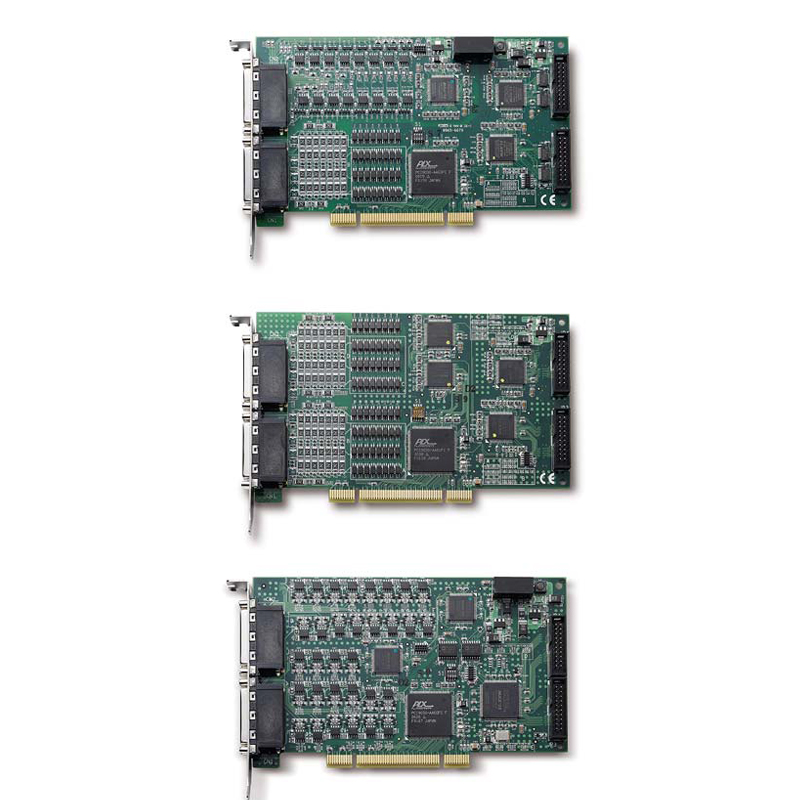

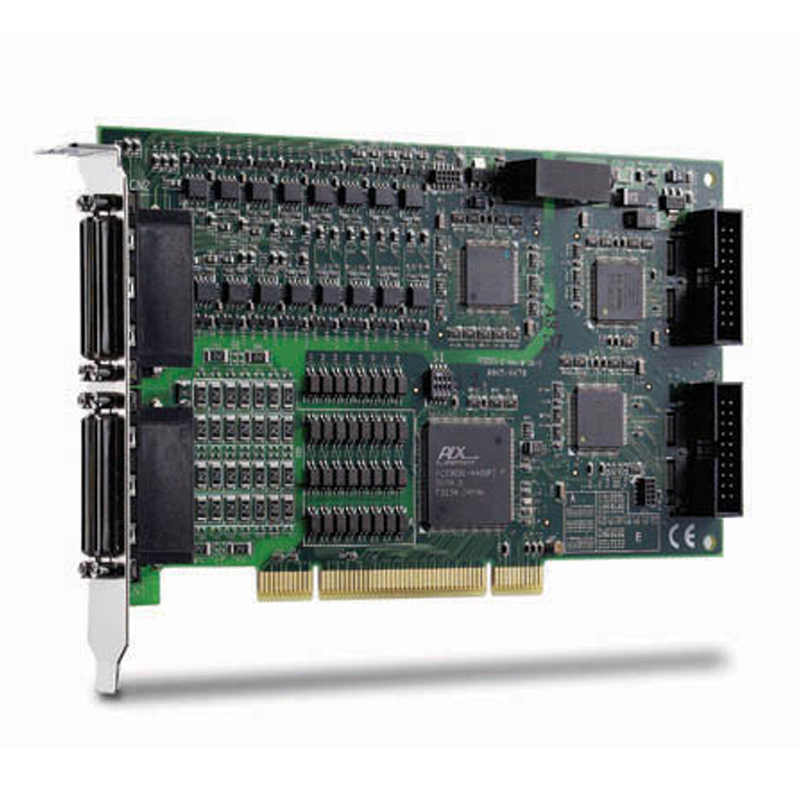

面对工业界对高密度数字输入/输出模块日益高涨的需求，特别推出了PCI-744X系列数字输入输出 卡，该卡提供高达128个光隔通道，大大满足了各种基于PCI应用的要求。
PCI-744X系列配备了64（PCI-7442）或128路（PCI-7443）光电隔离数字输入和64（PCI-7442）或128路（PCI- 7444）光电隔离数字输出。在1250 VRMS（不包括线缆）通道至系统的隔离保护下，板卡将能够避免偶然接触外部电压的损坏，同时接地也更为简单。所有输入通道的每个线路隔离都是相同的无极性，甚至在高噪环境 下仍能顺利采集数字输入信号。PCI-7442/PCI-7443还具有状态改变（COS）中断特性，能在数字输入信号的 逻辑状态发生突变时立即向PCI控制器发出一个中断请求。
为了能够在多卡系统中轻松识别每一块DIO卡，PCI-7442/7443/7444还配备了板卡ID，以便快速便捷地进行侦测与故障排除。
