规格
| 继电器输出 | |
| 通道数 | 8 |
| 继电器类型 | 非锁存SPST-NO + SPST-NC（用于输出指示灯） |
| 绝缘阻抗 | 最小1000 MΩ (500 VDC) |
| 击穿电压 | 2000 VAC，50/60 Hz持续1分钟 |
| 接触电阻 | 最大30 mΩ |
| 吸合时间 | 最大10 ms |
| 释放时间 | 最大10 ms |
| LED指示灯 | 板载LED显示继电器状态 |
| 预期继电器寿命 | 在5 A，250 VAC/30 VDC下> 105次操作 |
| 数据传输 | 程序控制I/O |
| 隔离数字输入 | |
| 通道数 | 8 |
| 输入电流 | 额定电流：10 mA 最大电流：隔离输入50 mA |
| 输入电压 | 最大24 VDC • 输入高电压：10至24 V • 输入低电压：0至2 V |
| 输入阻抗 | 4.7 KΩ @ 0.5 W |
| 输入模式 | 交流滤波器/非交流滤波器 |
| 隔离电压 | 2500 VRMS通道到系统 |
| 中断源 | 状态改变（COS） CH0/CH1上升沿 |
| 数据传输 | 程序控制I/O |
| 隔离+5V电源 | |
| 输出电压 | +5 V |
| 输出电流 | +40˚C时最大170mA |
| 通用规格 | |
| I/O接口 | 18针可插拔接线端子板连接器 20针带状插头x2 |
| 工作温度 | 0˚C 至 +60˚C |
| 存储温度 | -20˚C 至 +70˚C |
| 相对湿度 | 35%至85%，非凝露 |
| 电源要求 | 典型：+5 V@510 mA，最大990 mA（所有继电器同时启动） |
| 尺寸（不包括连接器） | 175 mm x 107 mm |
| 认证 | |
| EMC/EMI | CE, FCC Class A |
| 安全认证 | EN61010：2001 |

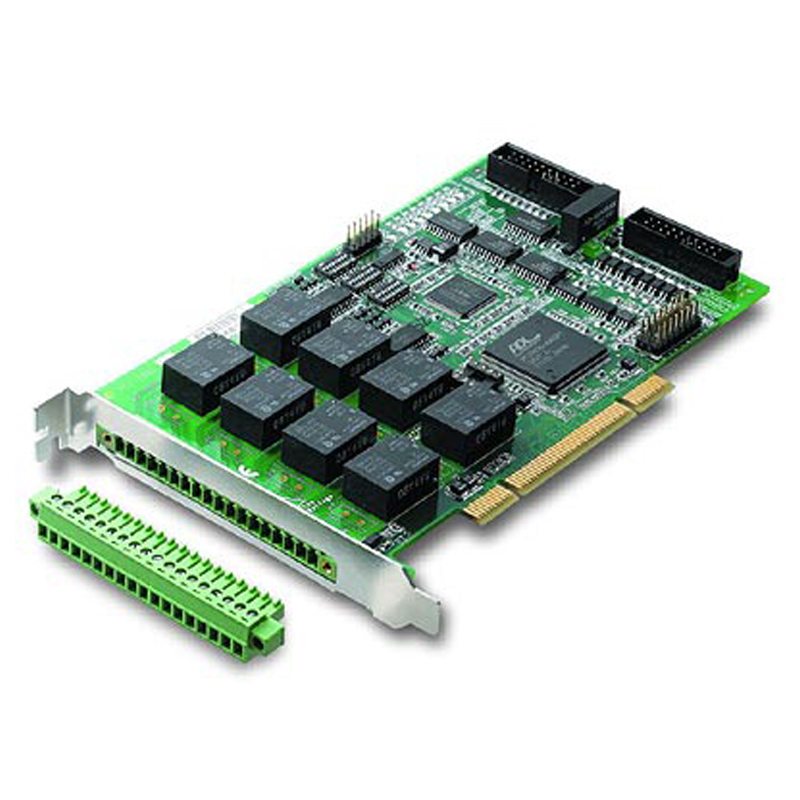

PCI-7260是世界上第一款用于工业自动化及机器控制的基于PCI总线、大功率继电器输出卡。PCI-7260的设计符合EN61010-1安全标准。所有的8个通道能够在250 VAC或30 VDC下切换5A电流。它的可插拔前面板连接器设计同时兼顾大电流传输和轻松布线。PCI-7260同时提供8个带滤除干扰功能的隔离数字输入通道。用户可通过监视DI状态改变或DI CH0/CH1从低电平转换到高电平时产生的硬件中断来处理数字输入。
PCI-7260的先进特性使其在工业应用领域游刃有余。不论系统状况如何，前面板上的紧急关机输入可使用户瞬间恢复由DIP开关设置的安全状态。一组DIP开关可以设置开机上电时的初始状态，同时内置的看门狗定时器确保所有继电器在当机时回到安全状态。
