| 规格 | |||

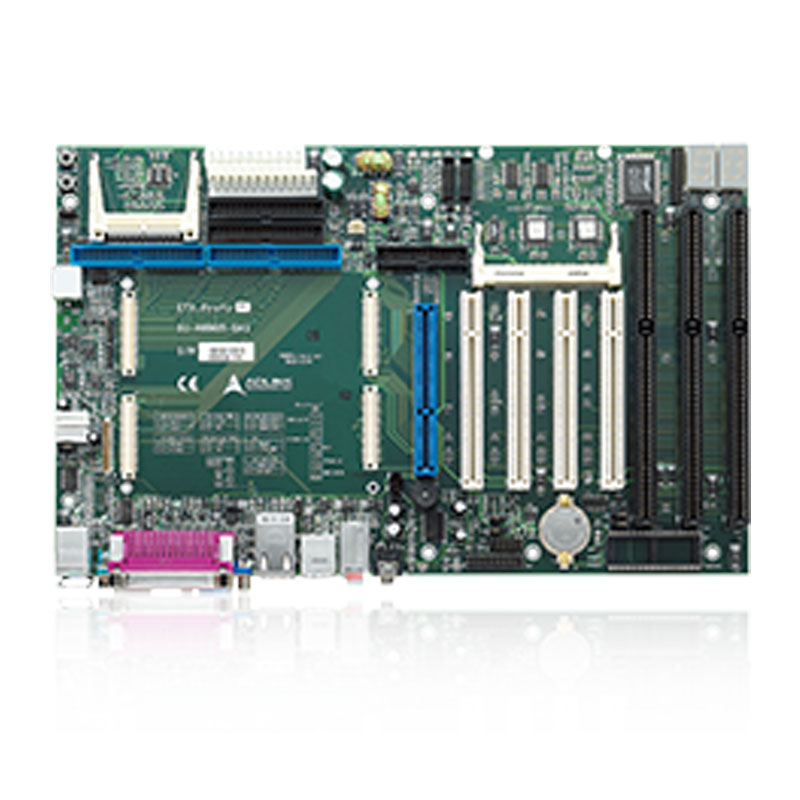

| 产品型号 | ETX-Proto | ||
| 核心规范 | |||
核心规范 | ETX®ver2.7(3.0) | ||
| 尺寸 | 304.8mm X 190mm(ATX) | ||
| 扩展总线 | 四个32位PCI插槽 三个16位ISA插槽 一个MiniPCI插槽 | ||
| 自检诊断 | BIOS开机自检故障代码指示功能 | ||
IDE | 支持四个IDE设备(两个接口) | ||
| 并口 | 支持SSP，ECP，EEP模式 | ||
| 串口 | 两个16550提供两个RS-232串口(COM1/COM2)二级I/O芯片提供额外的两个COM3/COM4 端口 | ||
| KB/Mouse | 两个6针迷你DIN接口，在I/O面板上 | ||
| USB | 四个USB接口，在I/O面板上，兼容v1.1和v2.0规范 | ||
| LAN | RJ-45接口，位于I/O面板上 | ||
| 二级I/O接口 | |||
FDD | 支持两个软驱设备 | ||
| 串口 | 一个16550兼容RS-232接口(COM3)，一个RS-232/422/485兼容接口(COM4)和一个IrDA接头 | ||
并口 | 提供二个并口 | ||
| GPIO | F75111R提供二十个GPIO | ||
| 音频 | |||
| 规格 | 板载的解码器可提供Line-In，Speaker-Out和Mic功能，位于I/O面板上 Link-In/Out，Speaker-Out | ||
| 显示 | |||
VGA | DB25连接器，用于模拟VGA显示端口，位于后I/O面板上 | ||
| LVDS | 板载接口支持36位LVDS | ||
| TV-out | 板载接口支持PAL/NTSC制式TV输出TV-Out(NTSC，PAL)，LVDS 32位 | ||
开机自检诊断 | |||
| LED | 两个7段LED显示 | ||
| 功能 | 显示开机自检过程代码 | ||
| 功耗与环境 | |||
| 电源接口 | ATX/AT，位于板载上 | ||
| 开关 | 板载复位与ATX开关 | ||
