| 规格 | |||

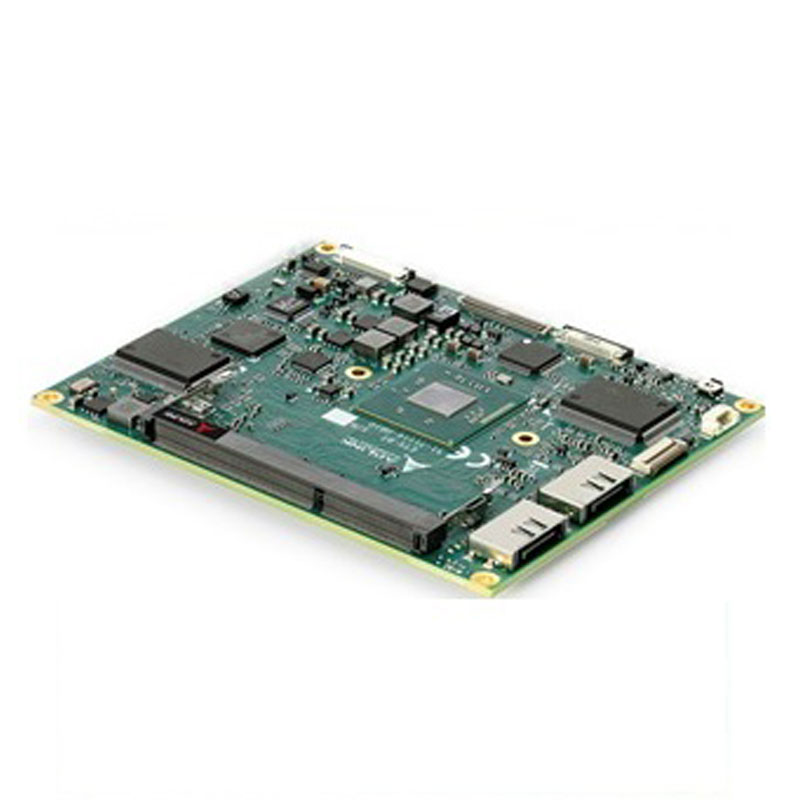

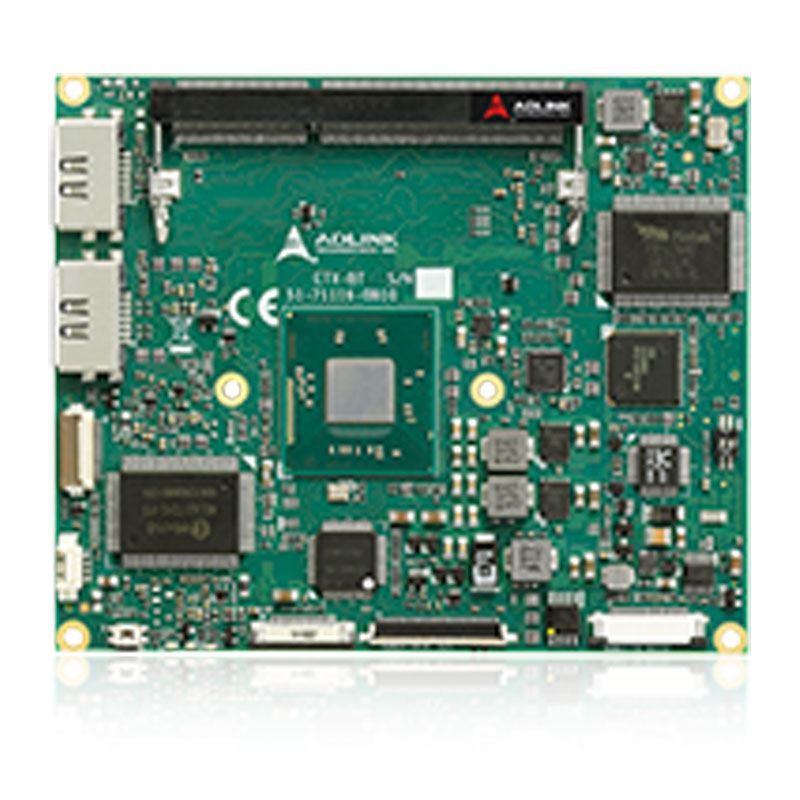

| 产品型号 | ETX-BT | ||
| 核心系统 | |||
处理器 | 单核，双核，四核Intel® Atom™或Celeron®处理器SoC Atom™ E3845 1.91GHz 542/792 Gfx(Turbo)10W(四核/1333) Atom™ E3827 1.75GHz 542/792 Gfx(Turbo)8W(双核/1333) Atom™ E3826 1.46GHz 533/667 Gfx(Turbo)7W(双核/1066) Atom™ E3825 1.33GHz 533 Gfx(No Turbo)6W(双核/1066) Atom™ E3815 1.46GHz 400 Gfx(No Turbo)5W(单核/1066) Celeron®N2920 1.6GHz，400/756 Gfx(Turbo)7.5W(四核/1066) Celeron®J1900 2GHz，688/792 Gfx(Turbo)10W(四核/1333) 支持:单核,双核或四核乱序执行(OOE)处理器，Intel®VT-x，Intel®SSE4.1和SSE4.2，Intel®64架构，IA32位，PCLMULQDQ InstructionDRNG，Intel®散热监控 (TM1 & TM2) 注：这些特点的可用性可能因为处理器SKU的不同而不同 | ||
| 内存 | 单通道1333/10666 MHz DDR3L板贴非ECC内存，最高支持4GB | ||
| 嵌入式BIOS | AMI EFI，8Mb SPI闪存，支持CMOS备份 | ||
| 缓存 | 基本为32KB，8路一级指令缓存和24KB，6路一级回写数据缓存 | ||
| 扩展总线 | PCI 32位2.3版本，33MHz，支持4路总线主控器 SA 16位(通过LPC-ISA桥接)，不支持DMA SMBus(系统)，I2C(用户) | ||
| 调试接头 | 40针多用扁平电缆连接器与DB-40调试模块组合使用提供BIOS POST Code LED，BMC 访问，SPI BIOS闪烁，电源测试点，调试LED | ||
SEMA板卡控制器 | 支持：电压/电流监控，电源时序调试支持，AT/ATX模式控制，逻辑和取证信息，平板控制，通用的I2C，看门狗定时器 | ||
| 显示 | |||
GPU特点支持 | 第7代Intel®图形核心架构，带4个执行单元，支持2个独立显示3D图形硬件加速支持DirectX 11, OCL 1.1, OGL ES Halt/2.0/1.1, OGL 3.2视频解码硬件加速，支持H.264，MPEG2，MVC, VC-1，WMV9和VP8视频编码硬件加速，支持H.264, MPEG2 和MVC视频格式 | ||
| VGA | 模拟VGA，最大分辨率支持2560 x 1600@60Hz，24bpp | ||
LVDS接口 | 来自eDP的单/双通道18/24位LVDS(两个通道) | ||
| 音频 | |||
| 芯片组 | 集成于SoC中的Intel®高保真音频 | ||
| 音频编解码器 | Realtek ALC 262, 4通道高保真音频 | ||
| 以太网 | |||
Intel® MAC/PHY | Intel®i211MAC/PHY)以太网控制器 | ||
| 接口 | 10/100Mbps以太网(GbE通过板载连接器实现) | ||
多功能I/O接口和存储 | |||
| USB | 4x USB 2.0 | ||
| SATA | 2个SATA 3Gb/s端口 | ||
| PATA | 2个PATA IDE，支持主/从控制器 | ||
| SSD | 可选SATA SSD 2~64GB(占用1个SATA接口) | ||
| Super I/O | |||
| 芯片组 | Nuvoton W83627DHG-PT | ||
| 串口 | 2个高速RS-232C端口(COM1/COM2) | ||
| IrDA | 支持IrDA 1.0 SIR协议或Sharp ASK-IR协议 | ||
| 并口 | 支持SPP，ECP和EPP模式(LPT1) | ||
键盘/鼠标 | PS/2类型的键盘和鼠标 | ||
| 电源参数 | |||
| 标准输入 | ATX = 5V±5% / 5Vsb±5%或AT = 5V±5% | ||
| 电源管理 | 兼容ACPI 4.0，支持智能电池 | ||
| 电源状态 | C0，C1，C1E，C4，C6 S0，S3，S4，S5(通过USB S3/S4唤醒,WOL S3/S4/S5) | ||
| ECO模式 | 支持Deep S5(ECO模式)，以节省电力 | ||
| 机械和环境参数 | |||
| 规格 | ETX Rev 3.02 | ||
| 尺寸 | 114mm x 95mm | ||
| 工作温度 | 标准温度：0°C至+60°C 筛选的军用宽温：-40°C至+85°C(可选) | ||
| 湿度 | 5-90%相对湿度操作，无凝露 5-90%相对存储(需在涂层保护下工作) | ||
| 冲击和振动 | IEC 60068-2-64和IEC-60068-2-27MIL-STD-202F，方法213B，表213-I，条件A和方法214A，表214-I，条件D | ||
| HALT | 热应力，振动应力，热冲击及综合测试 | ||
| 操作系统 | |||
| 标准支持 | Windows®7/8 32/64位，Linux 32/64位 | ||
| 扩展支持 | WES7/8，WEC7/8，Linux，VxWorks | ||
