| 处理器和系统 | |
| CPU | 表贴封装的Intel® Core™ i7-4700EQ四核处理器, 最高支持3.4GHz, 6MB三级缓存e,功耗47W (37W cTDP) 表贴封装的Intel® Core™ i5-4402E双核处理器, 最高支持2.7GHz, 3M三级缓存,功耗25W |
| 芯片组 | Intel® QM87 Express芯片组 |
| RAM | 双通道DDR3L-1600 SDRAM，带ECC板贴，最高支持8GB |
| BIOS | AMI® EFI BIOS®，双64MB SPI闪存 |
| CompactPCI | PCI 32位, 33/66 MHz, 3.3V 或 5V 通用电压 (I/O) |
| PICMIG®标准 | PICMG® 2.0 CompactPCI®规范R3.0 PICMG® 2.1 热插拔规范R2.0 PICMG® 2.30 CompactPCI® PlusIO规范 PICMG® 2.9 包交换背板规范R1.0 |
| 连接 | |
| 以太网 | 两个Intel® I210千兆以太网控制器，用于两个后走线接口 |
显卡 | 集成于Intel®处理器中，支持DirectX 11.1和OCL 1.2 一个VGA连接至后走线板 |
| 串口 | 一个串口，仅支持RS-232 Tx/Rx |
USB | 三个USB2.0接口连接至后走线板 |
| PIC-Express | 四组PCIe x1或一组PCIe x4，通过BIOS选择 |
| 存储设备 | |
| 主板 | 一个板载的32GB NAND闪存，位于子板上 |
| 后走线板 | 3x SATA 3.0 Gb/s端口连接至后走线板 |
| 操作系统 | |
| 操作系统 | Microsoft Windows® 7/8 32/64位 Red Hat Enterprise Linux 6.4 Fedora 18 WindRiver VxWorks 6.9 |
| 其他 | |
| LED | 电源(绿色)，看门狗定时器(琥珀色)，硬盘(蓝色)， 过热(红色)，通用目的(黄色) |
| 电池 | 板载黄金电容，用于RTC CMOS RAM |
| 看门狗定时器 | 系统复位和NMI，间隔时间可编程，1-65535秒或分钟 |
| 硬件监控 | 监控CPU温度、系统温度，内核电压和直流电压 |
| TPM | 根据需求可选择Atmel TPM AT97SC3204 |
| 机械和环境参数 | |

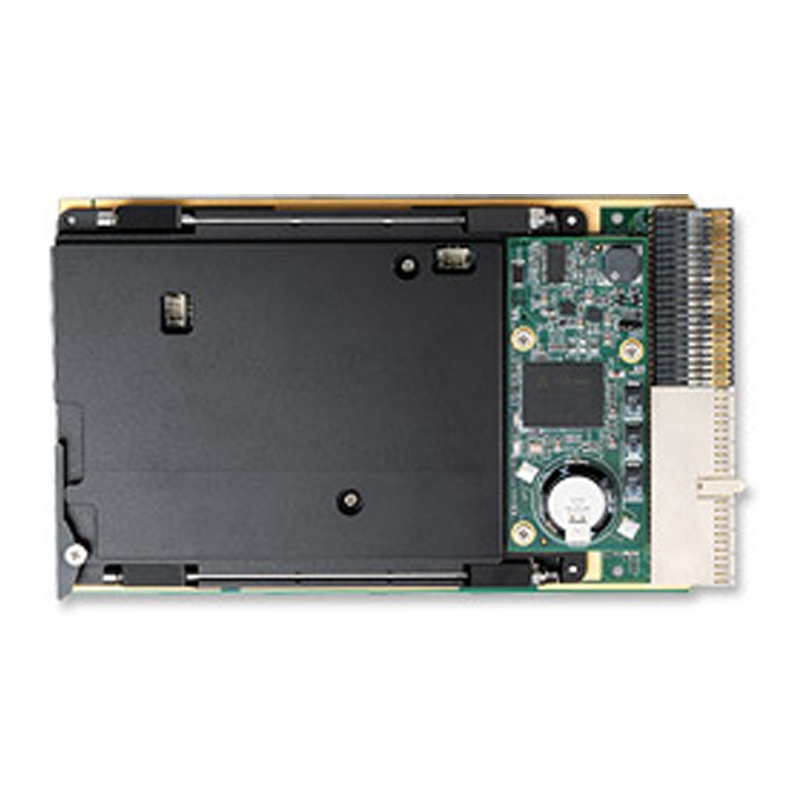

| 规格 | 3U 4HP CompactPCI® |
| 工作温度 | -20°C 至 +70°C(仅Intel® Core™ i7-4700EQ CPU) -40°C 至 +85°C(Intel® Core™ i5-4402E CPU) |
| 存储温度 | -50°C 至 +100°C |
| 相对湿度 | 95%，无凝露 |
| 冲击 | 40G半弦，11ms持续时间，非运行 |
| 振动 | 5G(正弦)，22~2000Hz,运行状态 |
| 功耗 | 11.95A @4.78V，2.23A @ 3.3V，共计64.50W |
| 重量 | 465g，带散热器(net) |
| 安全和EMI | |
| 认证 | CE/FCC |
