| 处理器和系统 | |
| CPU | 表贴 Intel® Core™ i7-2715QE处理器，2.1GHz (Turbo boost可达3.0GHz), 6MB LLC高速缓存，功耗45W 表贴 Intel® Core™ i7-2655LE处理器，2.2GHz (Turbo boost可达2.9GHz), 4MB LLC高速缓存，功耗25W 表贴 Intel® Core™ i7-2610UE处理器，1.5GHz (Turbo boost可达2.4GHz), 4MB LLC高速缓存，功耗17W 支持Intel® 超线程和Turbo Boost技术 |
| 芯片 | Intel® QM67 PCH |
| 内存 | 双通道DDR3-1067/1333 SDRAM，带ECC，通过两个SODIMM 插槽，支持ECC功能，最高支持16 GB（由内存模块而定） |
| BIOS | AMI® EFI BIOS®，双64MB SPI闪存 |
| CompactPCI | PCI 32位, 33/66 MHz, 3.3V 或 5V 通用电压 (I/O) |
| 总线 | 无需连接至CompactPCI®总线，即可支持系统插槽作为主 设备运行或外围槽作为独立刀片运行(从模式) |
| PICMIG®标准 | PICMG® 2.0 CompactPCI® R3.0规范 PICMG® 2.1热插拔规范R2.0 PICMG® 2.9系统管理规范R1.0 |
| 连接 | |
PMC/XMC | 一个可选PCI 32位/66 MHz PMC槽或PCI-Express x1 XMC槽(位于第二或第三层) |
| 以太网 | 四个PCI-Express Intel® 82574L千兆以太网控制器 四个10/100/1000BASE-T前面板接口 cPCI-R3P00后走线板：两个千兆以太网口在I/O板上 cPCI-R3P00T后走线板: 两个千兆以太网口在I/O板上 Intel®82580DB千兆以太网控制器 |
显示 | 集成于Intel® 3D图形处理器 DB-15 VGA前面板端口，可切换至后面板 最高支持可达QXGA 2048x1536@75 Hz, 32位 两个显示端口在前面板，最高支持2560×1600@60Hz; DVI, VGA和HDMI通过适配线缆可用（仅cPCI-3970G） 双独立显示 |
| USB | 最多四个USB 2.0接口在前面板 三个USB接口在后面板，2个在RTM面板 |
音频 | 前板音频输入和音频输出端口（仅cPCI-3970D） |
| PS/2 | 前面板PS/2键盘/鼠标接口（仅8/12 HP版本） |
| 串口 | 最多支持四个串口 一个RS-232/422/485接口在前面板 一个RS-232/422/485针接头在DB-3970L2 两个串口在后面板：一个仅支持Tx, Rx信号； 一个由USB端口转变，支持RS-232/422/485 |
| 存储设备 | |
| 主板 | 一个支持2.5” 板载硬盘 SATA 6 Gb/s 连接器 （仅8HP和12HP版本） CompactFlash插槽 可选CFast插槽(与CF适配器板共享节点槽） |
| 后走线板 | 3个7针SATA信号接头 支持SATA RAID 0/1/5/10 |
| 操作系统 | |
| 操作系统 | Microsoft Windows® XP Professional Microsoft Windows® 7，64位版本 Red Hat Enterprise Linux 6，32/64位 Fedora™ 14 Wind River VxWorks 6.8，6.9 |
| 其他 | |
| LED | 电源（绿色 /红色），看门狗定时器（琥珀色 ) ，硬盘（蓝色），过热（红色） |
| 电池 | 板载锂离子纽扣电池，支持RTC CMOS RAM |
| 看门狗定时器 | 系统复位和NMI，可编程1-65535秒/分间隔 |
| 硬件监控 | 监控CPU温度，系统温度，直流电压(IPMI) |
| TPM | Infneon SLB 9635 TT1.2（可选，根据要求提供） |
| 机械和环境参数 | |

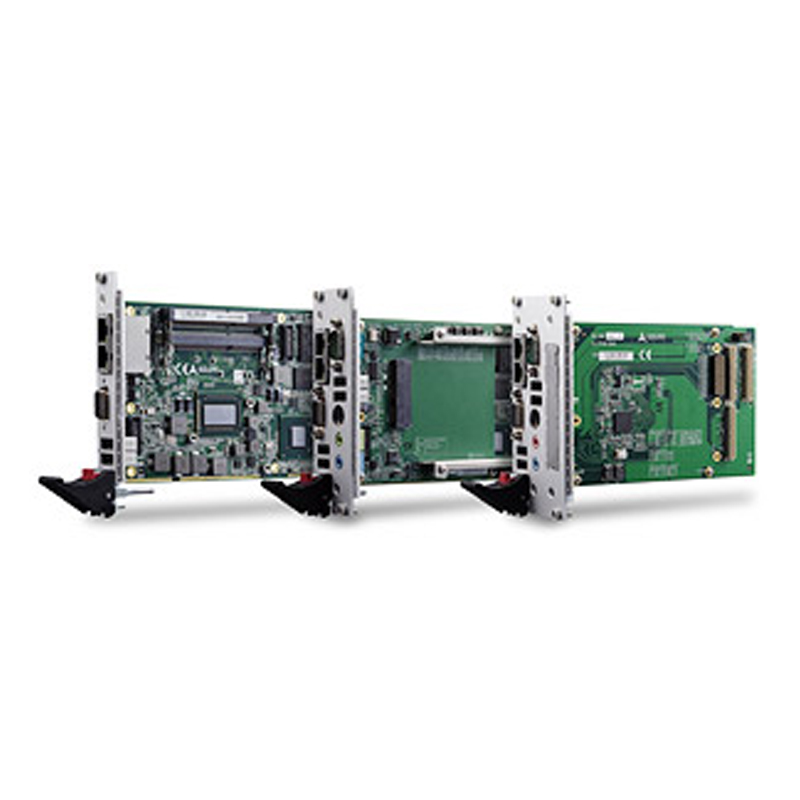

| 规格 | 3U 4HP/8HP/12HP CompactPCI® 100mm x 160mm (长x宽) |
| 工作温度 | 0˚C至+60˚C -20°C至+70°C扩展温度(cPCI-ET3970, 采用25W或更低功耗 CPU) -40°C至+80°C军用宽温(cPCI-EX3970,仅限Core i7-2610U E) |
| 存储温度 | -40°C至+85°C |
| 相对湿度 | 95%，无凝露 |
| 冲击 | 20G峰-峰值，11ms持续时间，非运行 |
| 振动 | 2 Grms随机振动，每轴频率5-500Hz，运行 |
| 功耗 | Core i7-2655LE，4GB DDR3-1333 SODIMM，Windows® XP 操作系统下100%CPU负载时:0.71A@3.3V, 6.97A@5V,共37.2W |
| 重量 | 带散热器时净重389 克 |
| 认证 | CE/FCC |
