| 规格 | | ||
| 产品型号 | MXC-6401D | MXC-6402D | MXC-6403D |
处理器 | Intel® Core™ i7-6820EQ 4核/8线程，2.8GHz，8M缓存(最高睿频可达3.5GHz) | Intel® Core™ i5-6440EQ 4核/4线程，2.7GHz，6M缓存(最高睿频可达3.4GHz) | Intel® Core™ i3-6100E2核/4线程，2.7GHz，3M缓存 |
| 芯片组 | Intel® Mobile PCH (QM170) | ||
显示输出 | 2个DisplayPort，通过带锁存器的转换线缆可支持VGA/DVI/HDMI/VGA+DVI双显示输出可通过DVI-I连接实现，分辨率高达4096 x 2304@60Hz高清4K分辨率支持3个独立的音频流，带音视频Gen 9显卡，GT2e和GT4e | ||
| 内存 | 2条DDR4 2133 MHz SO-DIMM内存插槽，最高支持32GB | ||
| I/O接口 | |||
| 扩展槽 | 1x PCI和2x PCIe x8或1x PCI和1x PCIe x16插槽，可自动切换 | ||
| mini PCIe | 2 Mini PCIe插槽 | ||
| USIM | 1 USIM卡槽，用于4G/3G通信 | ||
| 以太网 | 3个Intel® GbE网口(2x Intel®I210IT和I219 PHY)支持Teaming功能，Intel® iAMT 11.0和局域网唤醒 | ||
| 串口 | 2个可软件编程的RS-232/422/485 (COM1和COM2)接口2个支持自动流量控制的RS-232 (COM3和COM4)接口 | ||
| USB | 6x USB 3.0接口(两个为1600 mA，另外四个为900 mA)1个内部USB 2.0接口 | ||
| 数字输入输出（可选） | 带隔离的16通道数字输入和16通道数字输出所有数字输入支持COS中断可配置的数字滤波器 | ||
| 音频 | Audio-in / Line-out | ||
| 键盘/鼠标 | 1个PS/2键盘接口和1个PS/2鼠标接口 | ||
| WDT | 支持看门狗定时器 | ||
| 电源 | |||
| 直流输入 | 内置9-32 VDC宽范围直流电源输入带锁存器的可插拔连接器(GND, V-, V+),前面板含支持远程电源开/关切换的3针连接器 | ||
| 交流输入 | 可选160 W外置AC-DC适配器，用于交流电源输入 | ||
| 存储设备 | |||
| SATA硬盘 | 2个可热插拔的SATA III接口，用于从前面板安装2.5”硬盘/固态硬盘2个板载的内部SATA III接口，用于安装2.5”硬盘/固态硬盘支持SATA RAID 0, 1, 5, 10，支持SATA 6 Gb/s高速数据传输 | ||
| CompactFlash | 1个type II CFast插槽 | ||
| 机械指标 | |||
| 可选的风扇模块 | 可选用于PCI/PCIe卡散热使用的风扇模块，支持智能控制 | ||
| 尺寸 | 150 (W) x 200 (H) x 225 (D) mm | ||
| 重量 | 4kg | ||
| 安装方式 | 壁挂式安装套件 | ||
| 环境指标 | |||
| 工作温度 | 标准温度：0°C至+50°C(使用硬盘)扩展温度选项*：-20°C至+70°C(使用工业级固态硬盘或CFast) | ||
| 储存温度 | -40°C至+85°C(不包含硬盘/固态硬盘/CFast) | ||
| 湿度 | ~95% @ +40°C(非冷凝) | ||
| 震动 | 工作状态, 5 Grms, 5-500 Hz, 3轴同时施加(使用CFast或固态硬盘)工作状态, 0.5 Grms, 5-500 Hz, 3轴同时施加(使用硬盘) | ||
| ESD | 接触放电+/- 4KV和空气放电+/- 8KV | ||
| 冲击 | 工作状态, 50 G,半正弦，持续11毫秒(使用CFast或固态硬盘) | ||
| EMC | CE and FCC Class A | ||
| 安全认证 | UL/cUL, CB | ||
*扩展宽温为可选项，需使用工业级固态硬盘或CFast卡 **其他Linux版本可依需求提供 | |||

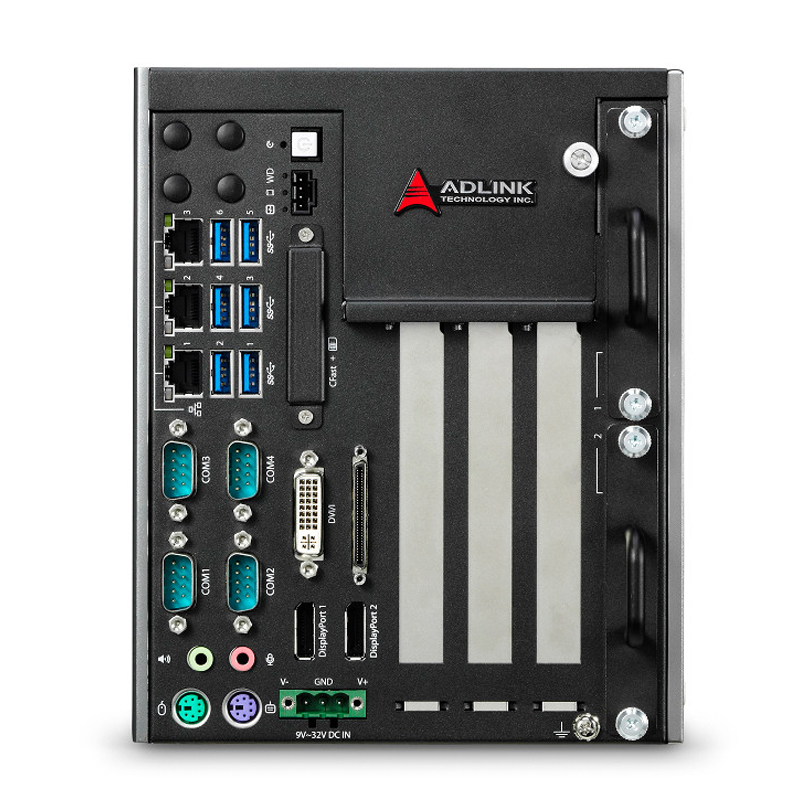

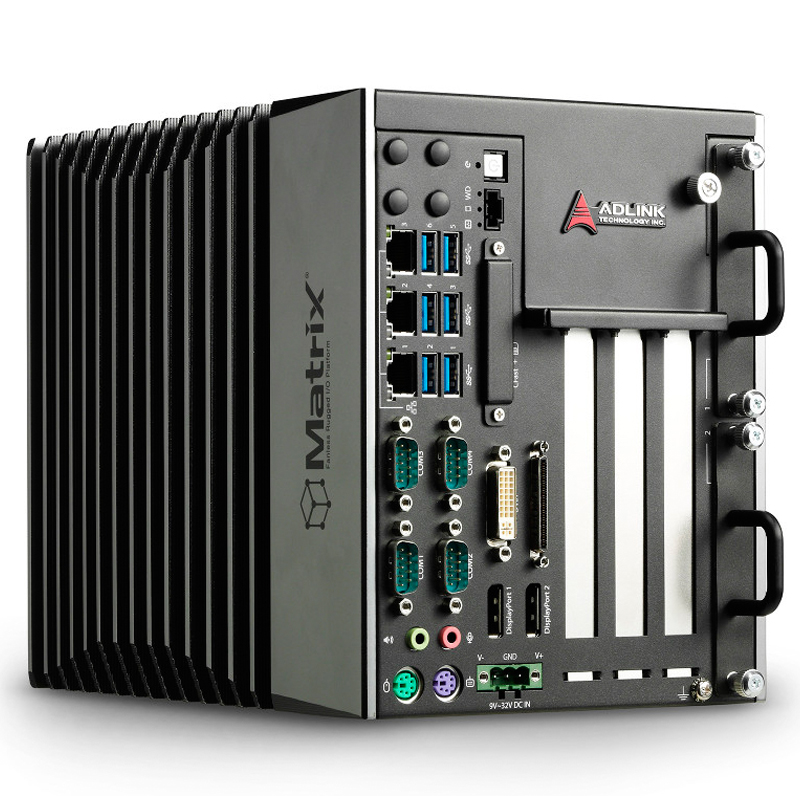

Matrix MXC-6400 系列是一款高性能的无风扇嵌入式电脑，采用第六代Intel® Core™ i7/i5/i3处理器和QM170芯片组，可以提供强大的计算性能和极佳的图像处理性能，而其功耗却极低。
通过提供3个PCI/PCIe扩展插槽，MXC-6400系列可以安装各种现有的PCI/PCIe扩展卡以满足应用的需求，2个内部mPCIe和1个USIM卡槽可以用于4G/3G通信。除此之外，MXC-6400还提供独立的数字显示，如支持高清4K分辨率的DisplayPort接口和DVI-I接口。MXC-6400系列还提供6个USB 3.0和3 个千兆以太网口（支持Intel® iAMT 11.0 和Teaming 功能）。前面板有2个可热插拔的SATA III托盘，可连接2.5" 存储，并提供SATA 6Gb/s 的传输速度。2个内部的SATA III接口 ，可以支持RAID 0, 1, 5, 10。可选的16通道隔离DI/O，具备数字滤波的功能，可以满足工业自动化的相关需求。
紧凑的外形，灵活、丰富的I/O能力，使得MXC-6400 系列可以完全满足工业自动化、监控、铁路和航海自动化，以及车载交通系统的应用需求。
