| 规格 | | |||
| 产品型号 | MXC-2300CD-3E1 | MXC-2300CD-3S | MXC-2300-3E1 | MXC-2300-3S |
| 系统核心 | ||||
处理器 | Intel® Atom™ E3845处理器, 1.91 GHz,四核; 542/792 MHz显示频率(Base/Turbo) | |||
| 芯片组 | Intel® SoC (System on Chip) | |||
显示输出 | DisplayPort:分辨率高达2560x1600 VGA:分辨率高达2560x1600 DVI:分辨率高达1920x1200 | |||
| 内存 | 4GB DDR3L 1333 MHz SODIMM模块,(2条SODIMM插槽，最高支持8GB ) | |||
| I/O接口 | ||||
| 扩展槽 | 2 PCI+1 PCIe x4 | 3 PCI | 2 PCI+1 PCIe x4 | 3 PCI |
| 以太网 | 2个Intel® GbE接口(Intel® Springville WGI210IT芯片组)组合（Teaming）功能,支持局域网唤醒 | |||
| 串口 | 2个软件可编程RS-232/422/485接口(COM 1&2)，支持自动流量控制；2个RS-232 (COM 3&4)接口 | |||
| USB | 5个外部USB接口(4x USB 2.0 + 1x USB 3.0) + 1个内部USB 2 .0接口 | |||
| CAN | 2个DB9隔离CAN口，由SjA1000 CAN控制器提供 | - | - | |
| 数字I/O | 16x DI + 16x DO，带1.5 kv隔离电压 | - | - | |
| Mini PCIe | 1个内部mini PCIe卡槽 | - | - | |
| USIM | 1x USIM插槽，用于3G通信 | - | - | |
| 音频 | 1个麦克风输入和1个音频输出端口 | |||
| 管理特性 | ||||
| 看门狗计时器 | 支持Hierarchical看门狗计时器 | |||
| SEMA | SEMA 2.2 (Smart Embedded Management Agent，嵌入式管理代理) | |||
| 电源 | ||||
| 直流输入 | 9-32 VDC宽范围直流输入带锁扣的可插拔接头(GND, V-, V+)，2针远程电源ON/OFF开关 | |||
| 交流输入 | 可选100W外部AC-DC适配器，用于交流输入 | |||
| 存储设备 | ||||
| SATA | 1个板载SATA-II接口，可安装2.5”硬盘/固态硬盘 | |||
| CompactFlash | 1x Type II CF插槽 | |||
| 机械规格 | ||||
| 可选风扇模块 | 可选风扇模块用于散热，支持智能风扇控制 | |||
| 尺寸 | 142mm(宽) x219mm(深) x210mm(高) | |||
| 重量 | 3.5kg | |||
| 安装方式 | 壁挂式安装套件 | |||
| 环境参数 | ||||
| 工作温度 | 标准温度: 0°C至+50°C[扩展宽温选项*]:-20°C至+70°C（需使用工业级固态硬盘或CF） | |||
| 储存温度 | -40°C至+85°C（不包含HDD/SDD/CF） | |||
| 湿度 | ~95% @ +40°C(非冷凝) | |||
| 震动 | 工作状态, 5 Grms, 5-500 Hz, 3轴(使用CF或固态硬盘)工作状态, 0.5 Grms, 5-500 Hz, 3轴(使用传统硬盘) | |||
静电保护(ESD) | 接触放电+/-4 KV，空气放电+/-8 KV | |||
| 冲击 | 工作状态, 50 G,半正弦，持续时间11ms (使用CF卡或固态硬盘) | |||
| 电磁兼容标准(EMC) | CE和FCC Class A | |||
| 安全认证 | UL/cUL, CB | |||

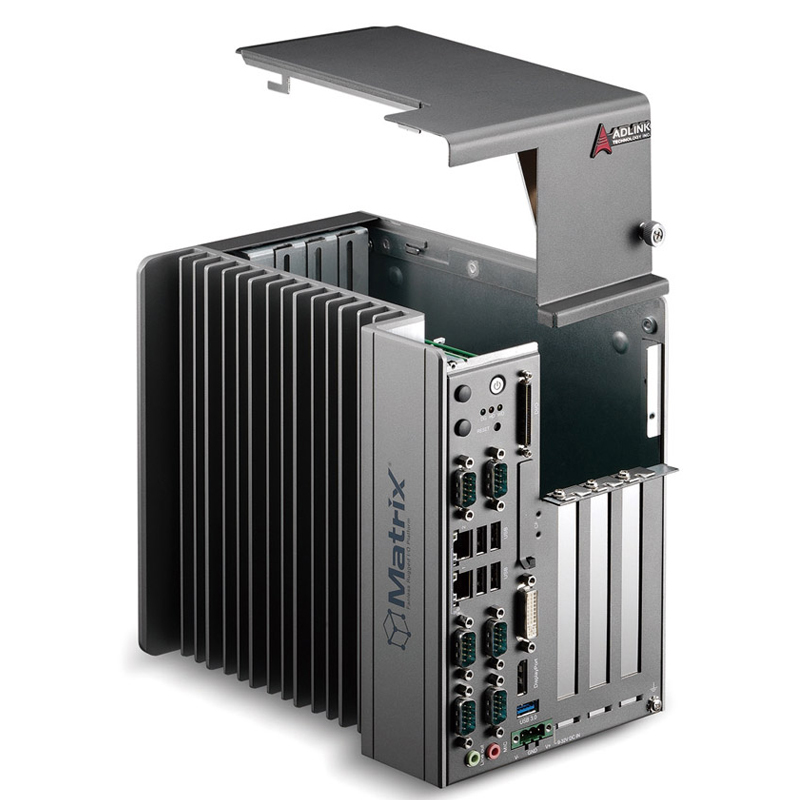

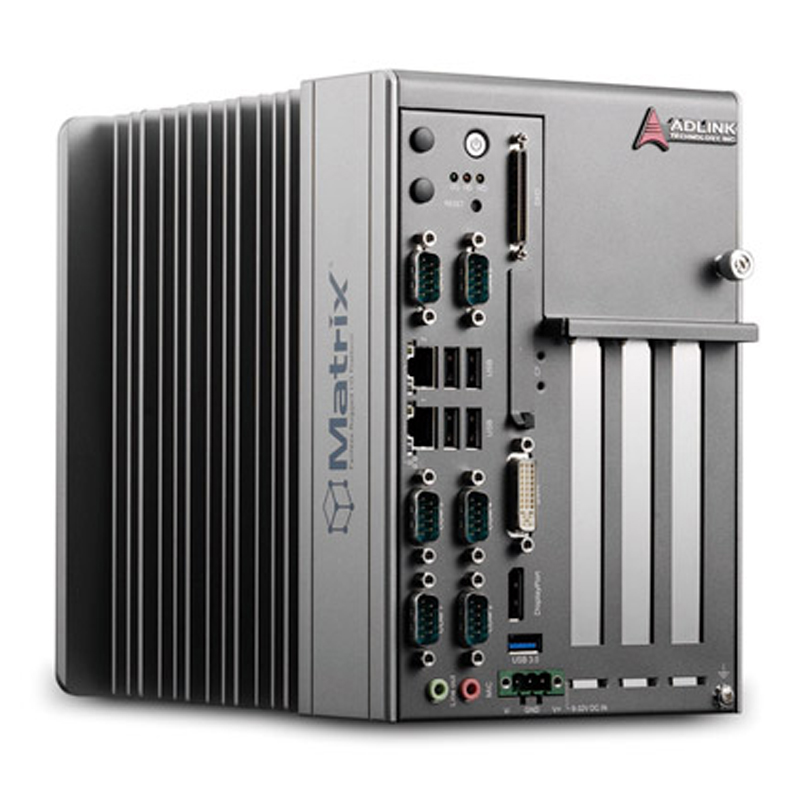

Matrix MXC-2300系列采用最新的Intel® Atom™ E3845处理器（原名为Bay Trail），具有最小的功耗、杰出的3D图像处理能力和功能强大的媒体加速等显著特点。相比之前任何一代的Atom系统，MXC-2300系列提供了领先的性能和极高的成本效益。
MXC-2300系列的特点包括：两个CAN口（由Philips SJA100控制器提供，可同时独立运行或做桥接使用），具有自动校正和重传功能的总线仲裁和错误检测，以及可作为通用工业控制的16通道隔离I/O接口。
MXC-2300系列一共有三个PCI/PCIe扩展插槽，可以搭配丰富的、成熟的PCI/PCIe板卡，以满足特定应用的需求。同时还配备一个内置的PCI Express Mini卡插槽和USIM插槽，可以扩展出额外的功能，如无线网络连接。

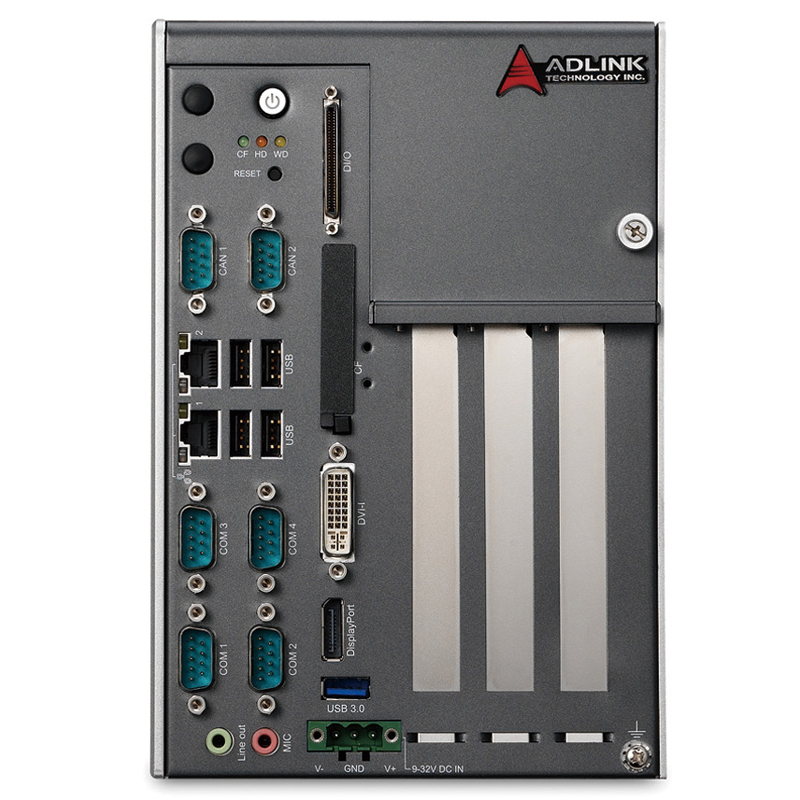

除此之外，MXC-2300系列还提供一个DisplayPort接口和一个DVI-接口，可以支持两个独立的全高清显示，四个USB 2.0和一个USB 3.0端口，以及两个支持组合功能（Teaming）的GbE网口。
MXC-2300可以最大限度地为应用提供可管理性和安全性。有效的远程监控可以实时监控系统的活动状态和健康状况，并通过强大且安全的通道实现系统控制，并对系统资源进行管理以获得最大的资源利用率。
MXC-2300凭借其坚固的架构，灵活性和丰富的I/O接口，为工业自动化、设备管理，智能交通系统以及需要在严苛环境下具备高可靠性的应用，提供了最低的功耗、丰富的功能和最佳的成本效益。
