| 规格 | |||

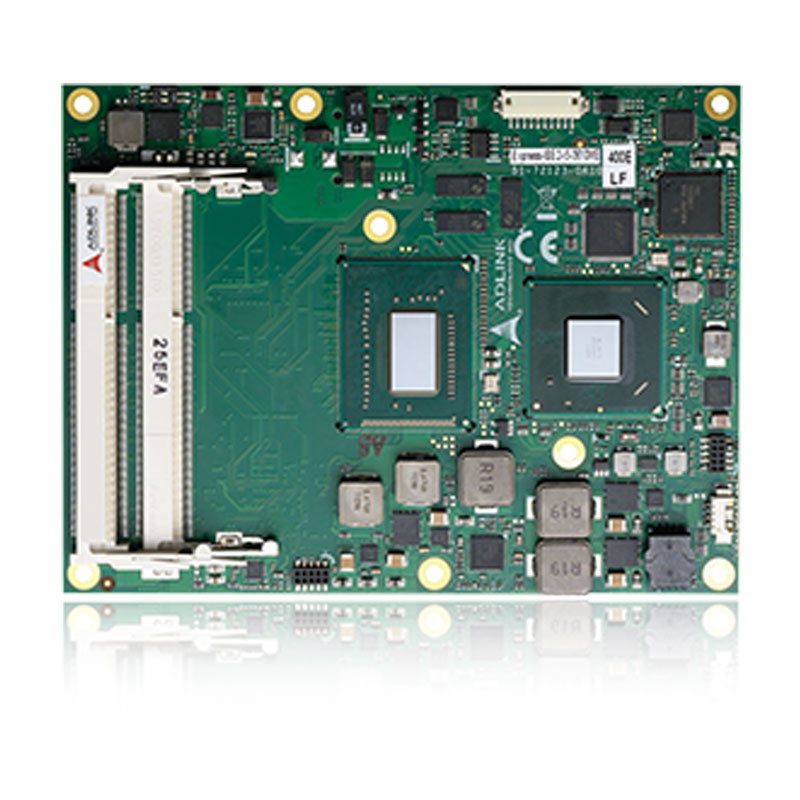

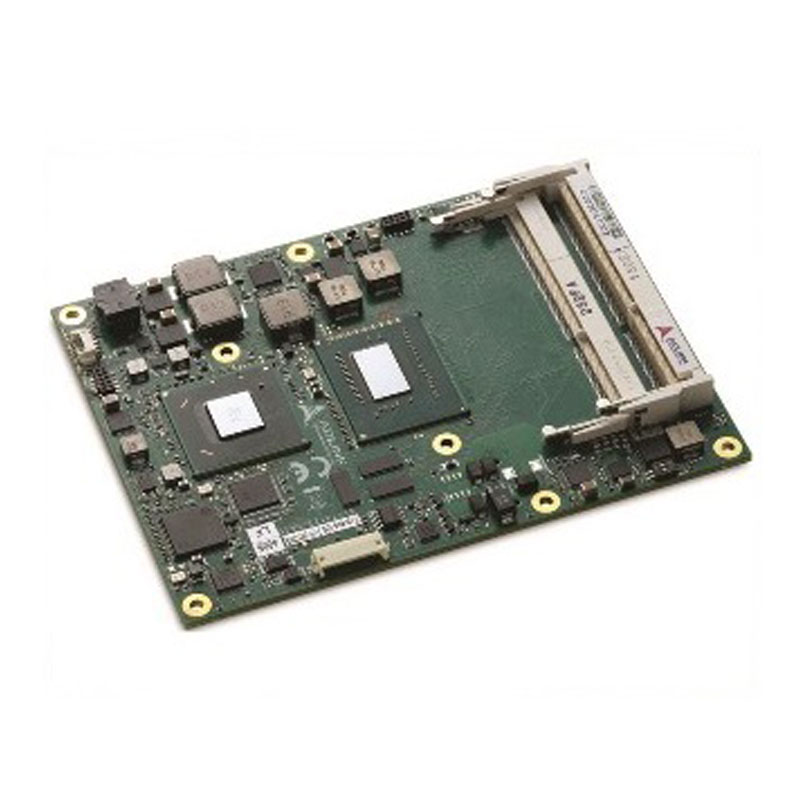

| 产品型号 | Express-IBE2 | ||
| 核心系统 | |||
处理器 | 第三代Intel®Ivy Bridge 22nm处理器，BGA封装 Intel® Core™ i7-3615QE 2.3GHz，6MB三级缓存，45W，四核 Intel® Core™ i7-3612QE 2.1GHz，6MB三级缓存，35W，四核 Intel® Core™ i7-3555LE 2.5GHz，4MB三级缓存，25W，双核 Intel® Core™ i7-3517UE 1.7GHz，4MB三级缓存，17W，双核 Intel® Core™ i5-3610ME 2.7GHz，3MB三级缓存，35W，双核 Intel® Core™ i3-3120ME 2.4GHz，3MB三级缓存，35W，双核 Intel® Core™ i3-3217UE 1.6GHz，3MB三级缓存，17W，双核 Intel® Celeron® 1020E 2.2GHz (不支持Turbo)，35W (双核) Intel® Celeron® 1047UE 1.4GHz (不支持Turbo)，17W (双核) Intel® Celeron® 927UE 1.5GHz (不支持Turbo)，17W (单核) | ||
| 内存 | 双通道1333/1600MHz DDR3 ECC内存，双堆栈SODIMM插槽最高支持16GB | ||
芯片组 | Intel®Mobile QM77 Express芯片组 | ||
| 三级缓存 | 6MB (i7-3615QE和i7-3612QE) 4MB (i7-3555LE和i7-3517UE) 3MB (i5-3610ME, i3-3120ME和i3-3217UE) | ||
| BIOS | AMI®EFI，16MB SPI闪存，支持CMOS备份 | ||
| 扩展总线 | PCI-Express x16 (Gen3)总线(用于离散型图形解决方案或通用型PCI-Express(2 x8或1 x8，带2 x4)5x PCI-Express x1：通道0/1/2/3/4为闲置，通道5被PATA占用，通道6被PCI总线占用，通道7被GbE占用LPC总线，SMBus(系统)，I2C(用户) | ||
硬件监控 | 供电电压和CPU温度 | ||
| 看门狗定时器 | 可编程定时器范围，可产生复位 | ||
| 调试接口 | 用于ICE调试的XDP SFF-26扩展 | ||
| 显示 | |||
集成于处理器 | Intel®高保真图像4000 @ 650-1200MHz(取决于处理器) | ||
| 集成视频 | DirectX 11.0, OpenGL 3.1和OpenCL 1.1 | ||
| 功能支持 | Intel®清晰视频高清技术支持Advanced Scheduler 2.0, 1.0, XPDM支持DirectX 视频加速(DXVA)，满足所有AVC/VC1/MPEG2的硬件解码 | ||
| VGA | 支持300MHz数模转换器(DAC)的模拟VGA，支持QXGA(2048 x 1536)和VGA热插拔 | ||
| LVDS | 单/双通道18/24位LVDS | ||
| SDVO | SDVO复用，通过PCIe x16的通道0~7 | ||
| 音频 | |||
| 芯片组 | 集成于Intel® QM77 PCH | ||
| 音频编解码器 | 位于Express-BASE载板上(ALC886) | ||
| SEMA BMC | 电压与电流监测，平板控制，100/200/400 I2C总线，Failsafe Dual BIOS,后 勤模块、运行信息，用户闪存区，电源控制和ECO模式支持。 | ||
| 以太网 | |||
芯片组 | Intel® Gigabit LAN PHY WG82579LM | ||
| 接口 | 10/100/1000Mbps 以太网 | ||
| I/O接口 | |||
| 芯片组 | 集成于Mobile Intel® QM77 | ||
| USB | 八个USB 2.0端口(USB 0~7) | ||
| SATA | 两个SATA 6Gb/s端口和两个SATA 3Gb/s端口,支持RAID 0, 1, 5, 10 | ||
| IDE(PATA) | SATA至PATA桥(在SATA通道1上，仅主机) | ||
| Super I/O | 如有必要，可连接到载板上的LPC总线 | ||
| TPM(可选) | |||
| 芯片组 | Atmel AT97SC3209 | ||
| 类型 | TPM 1.2 | ||
| 电源 | |||
| 输入电源 | AT模式(12V +/- 5%)和ATX模式(12V和5Vsb +/-5%) | ||
| 电源状态 | 支持S0，S1，S3，S4，S5 | ||
| 智能电池支持 | 支持 | ||
| 功耗 | 典型值：43W(i7-3612QE和8GB内存) | ||
| 机械和环境参数 | |||
| 尺寸 | 基本型：125mm x 95mm | ||
| 工作温度 | 标准温度：0°C至+60°C军用宽温：-40°C至+85°C(可选) | ||
| 存储温度 | -20°C至+80°C | ||
| 湿度 | 90% @ +60°C | ||
| 冲击 | 15G峰-峰值，11ms持续时间，非运行 | ||
| 振动 | 非运行：1.88Grms，每轴5-500Hz 运行：0.5Grms，每轴5-500Hz | ||
| 兼容性 | COM Express® Type 2，基本型125mm x 95mm | ||
认证 | CE，FCC，HALT | ||
| 操作系统 | |||
| 标准支持 | Windows® 7，Linux | ||
| 扩展支持 | Embedded XP支持包，Linux BSP，VxWorks 6.xAIDI库，用于Windows®和Linux | ||
