| 规格 | |||
| 产品型号 | Express-HL2 | ||
| 核心系统 | |||
处理器 | 第四代 Intel® Core™ i7 处理器 (Mobile)，22nm，也称作Haswell 平台 i7-4860EQ 2.4 GHz (3.2 GHz Turbo), 47W (四核/GT3) i7-4700EQ 2.4 GHz (3.4 GHz Turbo), 47W (四核/GT2) i5-4400E 2.7 GHz (3.3 GHz Turbo), 37W (双核/GT2) i5-4402E 1.6 GHz (2.7 GHz Turbo), 25W (双核/GT2) i3-4100E 2.4 GHz (no Turbo) 3MB, 37W (双核/GT2) i3-4102E 1.6 GHz (no Turbo) 3MB, 25W (双核/GT2) Celeron 2000E 2.2 GHz (no Turbo) 35W (双核/GT1) Celeron 2002E 1.5 GHz (no Turbo) 25W (双核/GT1) 支持: Intel® VT, Intel® TXT, Intel® SSE4.2, Intel® 超线程技术, Intel® 64 架构, 病毒防护技术, Intel® Turbo Boost 2.0 技术, Intel® AVX2,Intel AES-NI,PCLMULQDQ® 指令, Intel ® 安全秘钥和Intel® TSX 注：这些特点的可用性可能因为处理器SKU的不同而不同。 | ||
| 内存 | 双通道1600/1333 MHz DDR3L非ECC内存，两个SODIMM插槽最高支持16GB | ||
嵌入式BIOS | AMI®EFI，8MB SPI闪存，支持CMOS备份和Intel®AMT 9.0 | ||
| 三级缓存 | 6MB（i7-4650U）, 3MB（i5-4400E，i5-4402E，i3-4100E和i3-4102E） | ||
| 扩展总线 | PCI-Express x16 (Gen3)或PCI-Express (2 x8或1 x8带2 x4)，6x PCI-Express x1：通道0/1/2/3/4/5，32位PCI总线，Rev 2.3 | ||
SEMA板卡控制器 | 支持：电压/电流监控，电源时序调试支持，AT/ATX模式控制，逻辑和取证信息，平板控制，通用的I2C，冗余的BIOS(双BIOS设计)，看门狗定时器和风扇控制 | ||
| 调试接头 | 40针多用扁平电缆连接器用于DB-40调试模块组合使用提供BIOS POST code LED, BMC访问, SPI BIOS闪存,电源测试点，调试LED用于CPU/芯片组ICE调试的60针XDP 接头 | ||
| 显示 | |||
GPU功能支持 | 7.5代图形核心架构，支持两个独立显示和同步输出（VGA/LVDS）编码/转码高清内容 | ||
| LVDS | 单/双通道18/24位LVDS，来自eDP（两个通道） | ||
| VGA | 支持300MHz数模转换器（DAC）的模拟VGA支持 QXGA (2048 x 1536)模拟显示器 | ||
| 音频 | |||
| 芯片组 | 集成于SOC中的Intel®高保真音频 | ||

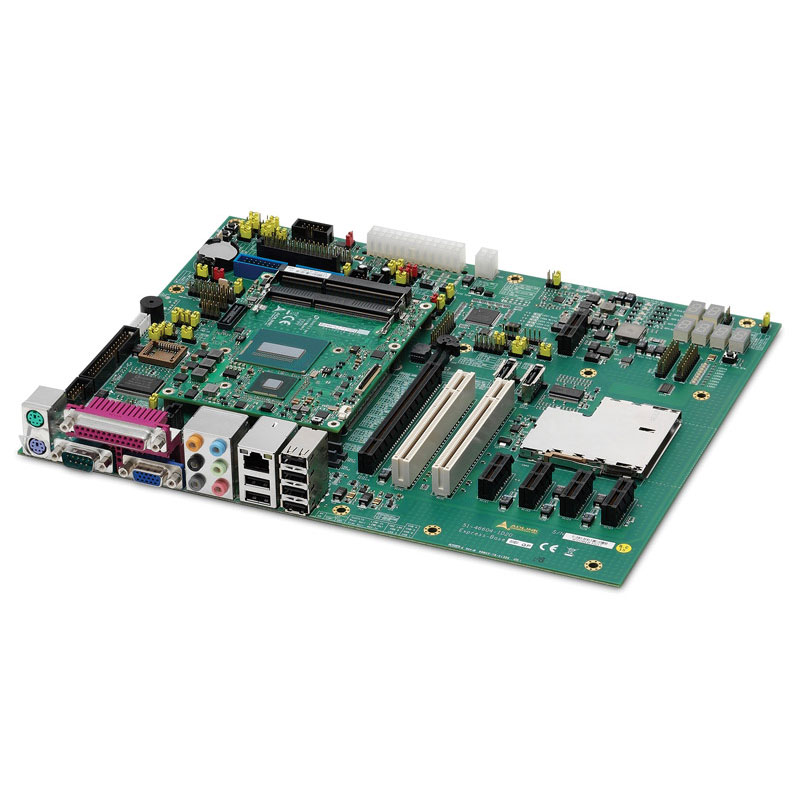

| 音频编解码器 | 位于Express-BASE6载板上（支持ALC886标准） | ||
| 以太网 | |||
Intel® MAC/PHY | i217LM（企业级SKU），支持AMT 9.0 | ||
| 接口 | 10/100/1000 GbE连接器 | ||
| I/O接口 | |||
| USB | 八个USB 2.0(USB 0,1,2,3,4,5,6,7) | ||
| SATA | 四个SATA 6 Gb/s端口（SATA0，SATA1，SATA2，SATA3） | ||
| PATA | 仅一个PATA IDE单个设备 | ||
| GPIO | 四个GPO和四个GPI，带中断 | ||
| 存储设备 | |||
| SATA | 2个板载SATA-III接口，可安装2.5"硬盘，支持RAID | ||
| CompactFlash | 1个type II CFast插槽 | ||
| eSATA | 1x eSATA | ||
| Super I/O | 如有必要，可通过载 板支持（标准支持W83627DHG-P） | ||
| TPM(可选) | |||
| 芯片组 | Atmel AT97SC3204 | ||
| 类型 | TPM 1.2 | ||
| 电源 | |||
| 标准输入 | ATX = 12V±5% / 5Vsb±5%或AT = 12V±5% | ||
| 宽范围输入 | ATX = 8.5~20 V / 5Vsb±5%或AT = 8.5~20V | ||
| 管理 | 兼容ACPI 4.0，支持智能电池 | ||
| 电源状态 | 支持C1-C6, S0, S1, S4, S3, S5 , S5 ECO模式(通过USB S3/S4唤醒, WOL S3/S4/S5) | ||
| ECO模式 | 支持Deep S5模式，以节省电力 | ||
| 机械和环境参数 | |||
规格 | PICMG® COM.0: Rev 2.1 Type 2 | ||
| 尺寸 | 基本型：125mm x 95mm | ||
| 工作温度 | 标准温度：0°C至+60°C军用宽温：-40°C至+85°C（可选） | ||
| 湿度 | 5-90%相对湿度操作，无凝露5-90%相对存储（需在涂层保护下工作） | ||
| 冲击和振动 | IEC 60068-2-64和IEC-60068-2-27MIL-STD-202F，方法213B，表213-I，条件A和方法214A，表214-I，条件D | ||
HALT测试 | 热应力，振动应力，热冲击及综合测试 | ||
| 操作系统 | |||
| 标准支持 | Windows®7/8 32/64位, Linux 32/64位 | ||
| 扩展支持 | WES7/8, Linux , VxWorks, QNX | ||

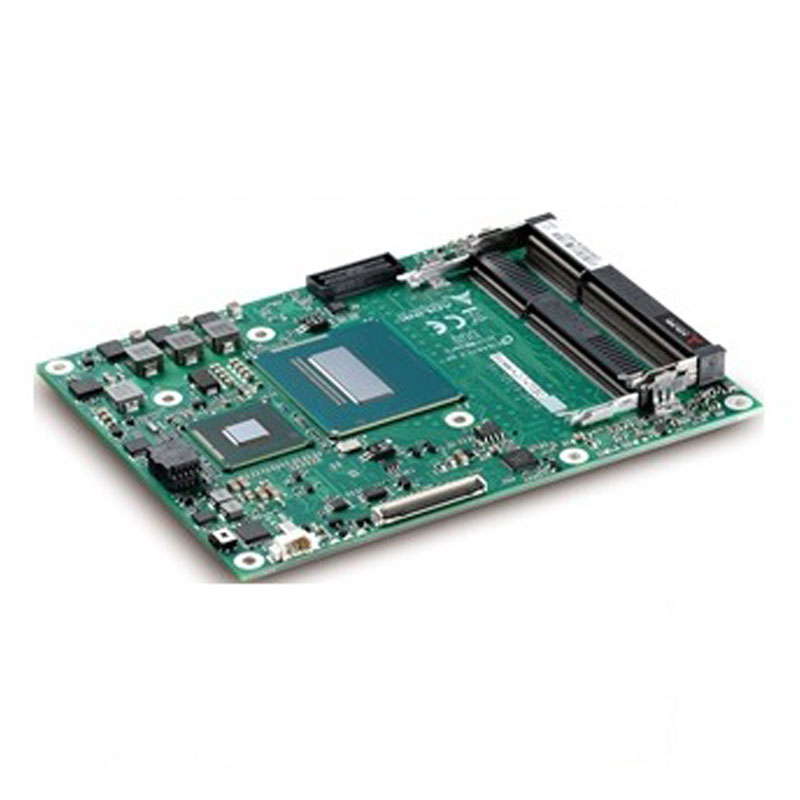

最新的COM Express Type 2计算模块：Express-HL2，它支持64位第四代Intel® Core™ i7/i5/i3处理器与mobile Intel® QM87芯片组或第四代 Intel® Celeron®处理器与mobile Intel® HM86芯片组。Express-HL2非常适合需要高级处理性能和图像性能、以及长产品生命周期的用户。
Express-HL2支持Intel®超线程技术（最多四核，八线程），采用两个堆栈式SODIMM内存插槽，支持双通道DDR3L 1333/1600MHz非ECC内存，最高可达16GB，因此可以提供杰出的整体性能。Intel®灵活显示接口(Intel® Flexible Display Interface)和直接媒体接口（Direct Media Interface）提供了与mobile Intel® QM87/HM86芯片组之间的高速连接。
Express-HL2整合了Intel® 7.5代图形功能，包含OpenGL 3.1, DirectX 11, Intel® Clear Video HD 技术, Advanced Scheduler 2.0, 1.0, XPDM, 和DirectX Video Acceleration (DXVA)，因此可以支持完整的AVC/VC1/MPEG2硬件解码。图形输出包括VGA和LVDS。Express-HL2非常适合需要高性能图像处理、以及需要通过外包定制其系统核心逻辑以减少其开发时间的用户。
Express-HL2支持一个板载千兆以太网口，USB 2.0，PATA，SATA 6Gb/s端口，32位PCI总线2.3版，以及一个多路复用的PCI ExpressR x16图形总线，以支持独立显卡扩展或一般用途的PCI ExpressRx8或者x4连接。
该模块还支持SMBus和I2C，并配备了SPI AMI EFI BIOS（带CMOS备份），支持嵌入式功能，如远程控制台，CMOS备份，硬件监控和看门狗定时器。
