| 规格 | |
| 运动控制 | |
| 定位范围 | 4 x 1015counts |
速度控制规划 | 32,767,000count/sec |
| 最大速度 | 4 x 1015counts/sec2 |
| 脉冲输出通道 | |
通道数 | AMP-204C有4个通道;AMP-208C有8个通道 |
| 脉冲输出频率 | 6.55Mpps(最大) |
| 脉冲输出模式 | CW/CCW,OUT/DIR |
| 编码器输入通道 | |
| 通道数 | AMP-204C有4个通道;AMP-208C有8个通道 |
| 最大通道数编码器输入频率 | 20MHz(4xAB模式下) |
| 编码器输入模式 | OUT/DIR,CW/CCW,1x2x4xAB相 |
| 触发通道 | |
| 通道数 | AMP-204C有4个通道;AMP-208C有8个通道 |
| 位置比较方法 | 线性/FIFO |
| FIFO大小 | 每通道16点(基于硬件);每通道5,000点(基于软件) |
| 触发脉冲输出频率 | 线性比较最高1MHz;FIFO比较方式最高1MHz(基于硬件), FIFO比较方式最高500Hz(基于软件) |
| 触发脉冲宽度 | 0.2μ至167ms |
| 运动I/O接口信号 | |
| I/O引脚 | 2500Vrms隔离电压,位于DIN-825-GP4 |
| 编码器信号输入 | EZ |
| 机械限位开关信号输入引脚 | ±EL和ORG |
| 伺服电机接口I/O引脚 | INP/ZSP,ALM,SVON |
| 其他引脚 | IEMG,TRG(PWM) |
| 通用I/O(DIN-825-GP4系列) | |
| 数字输入 | 20通道(AMP-204C),24通道(AMP-208C)数字隔离输入 |
| 输入电压 | 0至24V |
| 输入电阻 | 4,7KΩ@0.5W |
| 数字输出 | 20通道(AMP-204C),24通道(AMP-208C)数字隔离输出 |
| 输出电压 | 5V(最小);(35V)最大 |
| 输出类型 | NPN开路几点几 |
| 灌电流 | 90mA |
| 通用规格 | |
| 接头 | 100-pin SCSI-VHDCI类型接头 |
| 工作温度 | 0°C至+80°C |
| 相对湿度 | 5%至95%,非凝露 |

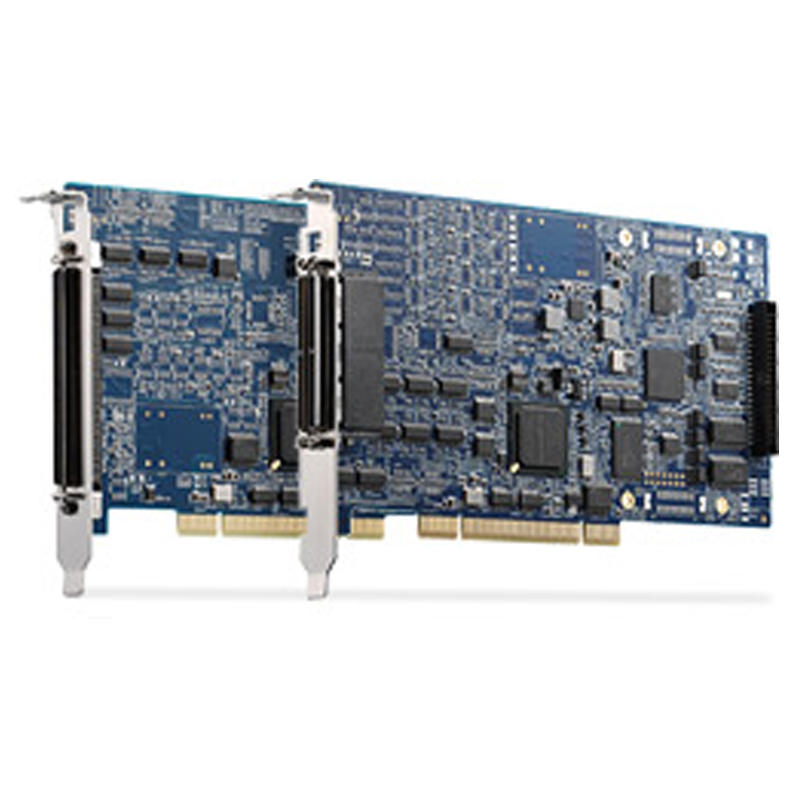

新推出的基于DSP的4/8轴脉冲式运动控制卡AMP-204C/AMP-208C，采用最新的DSP与FPGA技术，可以提供实现高脉冲输出，支持6.5 MHz频率脉冲输出及高达20 MHz编码器输入。借助Softmotion技术，AMP-204C/AMP-208C在保持卓越吞吐量和精度的同时，大幅减少了开发的时间，并提供卓越的同步运动控制性能，如3D直线/圆弧/螺线插补，十分适合用于半导体，显示器及一般传统轨迹加工的产业应用。AMP-204C/AMP-208C支持三种不同的频率或占空比的PWM控制模式，适用于激光雕刻/打标/切割应用。此外，基于硬件位置比较和触发输出适用于AOI应用。
