| 规格 | |||

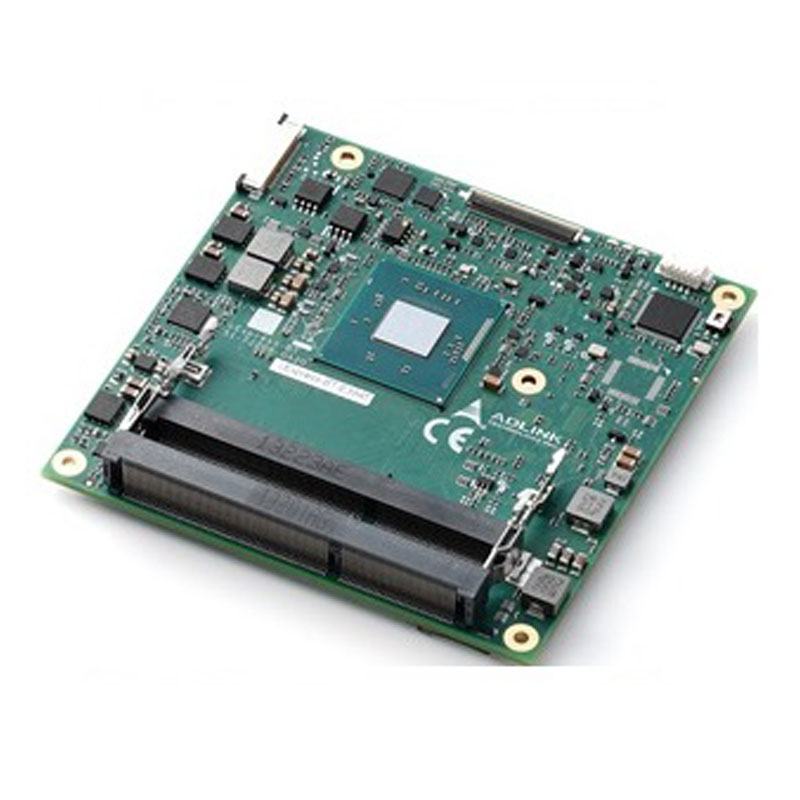

| 产品型号 | cExpress-BT | ||
| 核心系统 | |||
处理器 | 单核，双核，四核Intel® Atom™ 或 Celeron® SoC 处理器 Intel®Atom™ E3845 1.91 GHz 542/792 (Turbo) 10W(四核/1333) Intel®Atom™ E3827 1.75 GHz 542/792 (Turbo) 8W (双核/1333)) Intel®Atom™ E3826 1.46 GHz 533/667 (Turbo) 7W (双核/1066) Intel®Atom™ E3825 1.33 GHz 533 (不支持Turbo) 6W(双核/1066) Intel®Atom™ E3815 1.46 GHz 400 (不支持Turbo) 5W (单核/1066) Intel®Celeron® N2900 2 GHz, 688/792 (Turbo) 10W (四核/1333) Intel®Celeron® J1900 2 GHz, 688/792 (Turbo) 10W (四核/1333) 支持: 单核，双核或四核乱序执行 (OOE) 处理器，Intel® VT-x, Intel® SSE4.1 和 SSE4.2，Intel® 64 架构，IA 32位， PCLMULQDQ Instruction DRNG，Intel® 散热监控 (TM1 & TM2) 注：这些特点的可用性可能因为处理器SKU的不同而不同。 | ||
| 内存 | 双通道 1333/1066 MHz DDR3L内存非 ECC，两个SODIMM插槽，最高支持 8GB | ||
嵌入式BIOS | AMI® EFI，8MB SPI闪存，支持CMOS备份 | ||
| 缓存 | 基本为32 KB, 8路一级指令缓存和24 KB, 6路一级回写2MB（E3845, N2920，J1900）1MB（E3827, E3826，E3825）512K（E3815） | ||
| 扩展总线 | 3x PCI-Express x1 Gen2（AB）：通道0/1/2可选PCIe x4（失去GbE）LPC总线，SMBus（系统），I2C（用户） | ||
| SEMA板卡控制器 | 支持：电压/电流监控，电源时序调试支持，AT/ATX模式控制器 控制，逻辑和取证信息，平板控制，通用的I2C，冗余的 BIOS (双BIOS设计), 看门狗定时器，风扇控制 | ||
| 调试接头 | 40针多用扁平线缆连接器 用于DB-40调试模块组合使用 提供BIOS POST code LED, BMC 访问, SPI BIOS 闪存, 电源测试点，调试LEDs 用于CPU/芯片组ICE调试的60针XDP接头 | ||
| 显示 | |||
GPU特点支持 | 7代Intel®图形核心架构，带四个执行单元，支持两个独立显示 3D图形硬件加速 高清内容播放包含蓝光* 支持DirectX11, OCL 1.1, OGL ES Halt/2.0/1.1, OGL 3.2 视频解码硬件加速，支持H.264, MPEG2, MVC, VC-1, WMV9 和 VP8视频格式 视频编码硬件加速，支持H.264, MPEG2和MVC视频格式 | ||
| 数字显示接口 | DDI1 支持 DisplayPort/ HDMI/ DVI(支持可选两通道18/24位 LVDS) | ||
| VGA | 模拟VGA ，最高达到2560 x 1600 x 24bpp @60 | ||
| 音频 | |||
| 芯片组 | 集成于SOC中的Intel®高保真音频 | ||
| 音频编解码器 | 位于Express-BASE6载板上 | ||
| 以太网 | |||
Intel® MAC/PHY | Intel® i210LM (MAC/PHY)以太网控制器 | ||
| 接口 | 10/100/1000GbE连接器 | ||
| I/O接口 | |||
| USB | 一个 USB 3.0 (USB 0) 三个 USB 2.0 (USB 1,2,3) 和 一个USB 2.0 (USB 7) | ||
| SATA | 两个SATA 3 Gb/s端口 | ||
| 串口 | 两个UART端口COM1/2，带控制台重定向 | ||
| eMMC | 可选板贴在模块上的，可启动的eMMC闪存，8GB至64GB容量可选 | ||
| SDIO | 一个模块迷你 SD 卡插槽 | ||
| GPIO | 四个GPO和四个GPI，带中断 | ||
| Super I/O | 如有必要，可通过载板支持(标准支持W83627DHG-P) | ||
| 电源 | |||
| 标准输入 | ATX = 12V±5%, 5Vsb ±5%; AT = 12V±5% | ||
| 宽范围输入 | ATX = 5-20 V, 5Vsb ±5% ; AT = 5-20V | ||
| 管理 | 兼容ACPI 4.0，支持智能电池 | ||
| 电源状态 | 支持C0, C1, C1E, C4, C6, S0, S3, S4, S5(通过USB S3/S4唤醒, WOL S3/S4/S5) | ||
| ECO模式 | 支持Deep S5（ECO模式），以节省电力 | ||
| 机械和环境参数 | |||
| 规格 | PICMG COM.0: Rev 2.1 Type 6 | ||
| 尺寸 | 紧凑型：95mm x 95mm | ||
| 工作温度 | 标准温度：0°C至+60°C 工业温度：-20°C至+70°C(可选） 军用宽温：-40°C至+85°C（可选） | ||
| 湿度 | 5-90%相对湿度操作，非冷凝 5-95%相对存储（需在涂层保护下工作） | ||
| 冲击和振动 | IEC 60068-2-64和IEC-60068-2-27MIL-STD-202F，方法13B，表213-I，条件A和方法214A，表214-I，条件D | ||
| HALT | 热应力，振动应力，热冲击及综合测试 | ||
| 操作系统 | |||
| 标准支持 | Windows® 7/8 32/64位, Linux 32/64位 | ||
| 扩展支持 | WES7/8, Linux , VxWorks | ||
