| 规格 | |||

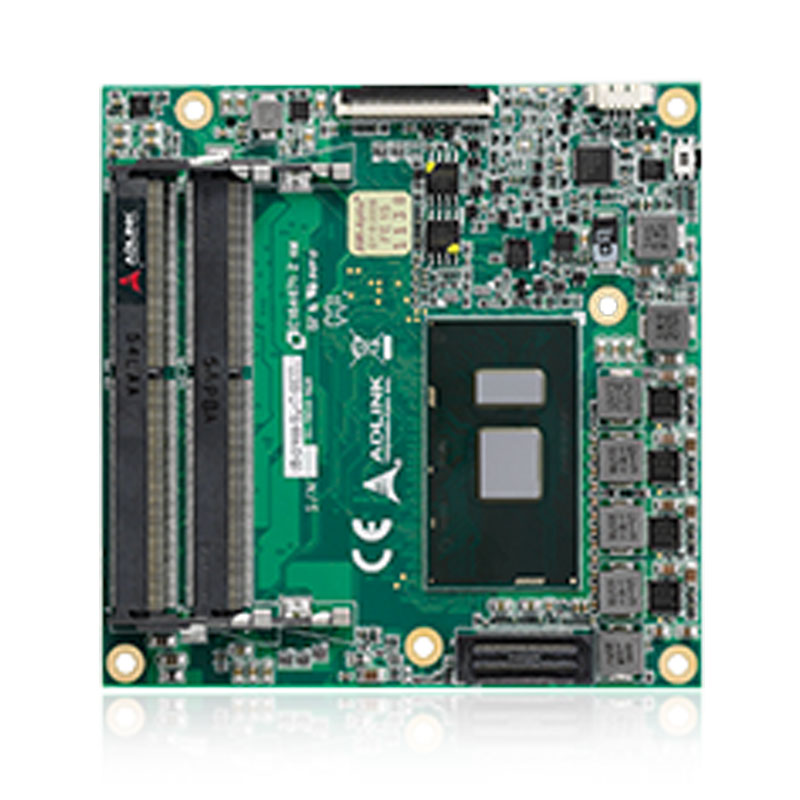

| 产品型号 | Express-SL | ||
| 核心系统 | |||
处理器 | 第六代Intel® Core™ 和Celeron®处理器-移动14nm工艺（原名 Skylake-U） Intel® Core™ i7-6600U 2.6/3.4GHz (Turbo), 4M, 15W (7.5W cTDP) (2C/GT2) Intel® Core™ i5-6300U 2.4/3.0GHz (Turbo), 3M, 15W (7.5W cTDP) (2C/GT2) Intel® Core™ i3-6100U 2.3GHz, 3M, 15W (7.5W cTDP) (2C/GT2) Intel® Celeron® 3955U 2GHz, 2M, 15W (10W cTDP) (2C/GT1) 支持: Intel® VT, Intel® TXT,Intel® SSE4.2, Intel® HT 技术,Intel® 64架构, 执行禁用位，Intel® 睿频技术 2.0,Intel® AVX2,Intel® AES-NI，PCLMULQDQ指令,Intel® 安全秘钥和Intel® TSX. 注：这些特点的可用性可能因为处理器SKU的不同而不同。 | ||
| 内存 | 双通道1867/2133 MHz DDR4 非ECC 内存，两个SODIMM 插槽，最高支持32GB | ||
| 缓存 | 4MB（Core™ i7）, 3MB（Core™ i5 和 Core™ i3）, 2MB（Celeron®） | ||
| 嵌入式BIOS | AMI® EFI，8MB SPI BIOS，支持CMOS备份，支持Intel® AMT 11.（0 AMT支持仅当使用Core™ i7/i5时） | ||
| 扩展总线 | 最多6 PCI Express x1（AB）：通道0-5（可配置为x2，x4，通道5由Build option 配置） 注：CoreTM i7/i5/i3为第三代，Celeron® LPC总线为第二代， SMBus（系统）， I2C（用户） | ||
| SEMA板卡控制器 | 支持：电压/ 电流监控，电源时序调试支持，AT/ATX 模式控制，逻辑和取证信息，平板控制，通用的I2C，故障保护BIOS（双BIOS），看门狗定时器和风扇控制 | ||
| 调试接头 | 40 针多用扁平电缆连接器，与 DB-40 调试模块组合使用提供 POST CODE LED, BMC 访问, SPI BIOS 闪烁, 电源测试点，调试LED，用于CPU/芯片组ICE调试的60针XDP接头 | ||
| 显示 | |||
GPU 特点支持 | Intel®第九代LP图形核心架构，支持3个独立显示和同步显示组合（DisplayPort/HDMI/LVDS或eDP） 硬件编码/解码高清内容（包括HEVC DirectX 12, DirectX 11.2, DirectX 11.1, DirectX 11,DirectX 10.1, DirectX 10, DirectX 9） 支持OpenGL 5.0, 4.4/4.3 和 ES 2.0 支持OpenCL 2.1, 2.0/1.2 | ||
| 数字显示接口 | DDI 1/2支持 DisplayPort/HDMI/DVI | ||
| LVDS | 来自eDP转LVDS IC的单/双通道18/24位LVDS | ||
| eDP | 4通道支持Build option，替代LVDS | ||
| 音频 | |||
| 芯片组 | 集成于 SoC 的 Intel® 高保真音频 | ||
| 音频编解码器 | 位于Express-BASE6载板上（支持ALC886标准） | ||
| 以太网 | |||
Intel® MAC/PHY | I219LM，支持AMT 11.0 | ||
| 接口 | 10/100/1000 Mbps 以太网 | ||
| I/O接口 | |||
| USB | 4 个 USB 1.1/2.0/3.0（USB 0,1,2,3）和4 个USB 1.1/2.0（USB 4,5,6,7） | ||
| SATA | 最多3个SATA 6Gb/s端口（SATA 0,1,2; Celeron® 仅支持两个） | ||
| 串口 | 2个UART端口，支持控制台重定向 | ||
| GPIO | 4个GPO和4个GPI，来自BMC | ||
| Super I/O | 如有必要，可连接到载板上的LPC总线 | ||
| TPM(可选) | |||
| 芯片组 | Atmel AT97SC3204 | ||
| 类型 | TPM1.2 | ||
| 电源 | |||
| 标准输入 | ATX = 12V±5% / 5Vsb ±5% 或 AT = 12V±5% | ||
| 宽范围输入 | ATX = 5-20V / 5Vsb ±5% 或 AT = 5-20V | ||
| 管理 | 兼容ACPI 5.0，支持智能电池 | ||
| 电源状态 | C1-C6, S0, S1, S4, S3, S5 , S5 ECO模式 (通过USB S3/S4唤醒, WOL S3/S4/S5) | ||
| ECO 模式 | 支持Deep S5模式，以节省电力 | ||
| 机械和环境参数 | |||
| 规格 | PICMG COM.0: Rev 2.1 Type 6 | ||
| 尺寸 | 紧凑型：95mm x 95mm | ||
| 工作温度 | 标准温度：0°C至+60°C 军用宽温：-40°C至+85°C（build option） | ||
| 湿度 | 5-90%相对湿度操作，无凝露 5-95%相对存储（需在涂层保护下工作） | ||
| 冲击和振动 | IEC 60068-2-64 和 IEC-60068-2-27 MIL-STD-202F，方法213B，表213-I，条件A和方法214A，表214-I，条件D | ||
| HALT | 热应力，振动应力，热冲击及综合测试 | ||
| 操作系统 | |||
| 标准支持 | Windows 7 32/64 位 , Window 10/8.1 64-bit , Linux 64 位 | ||
| 扩展支持 | WES7 32/64位, Linux 64位 | ||
