| 规格 | |||

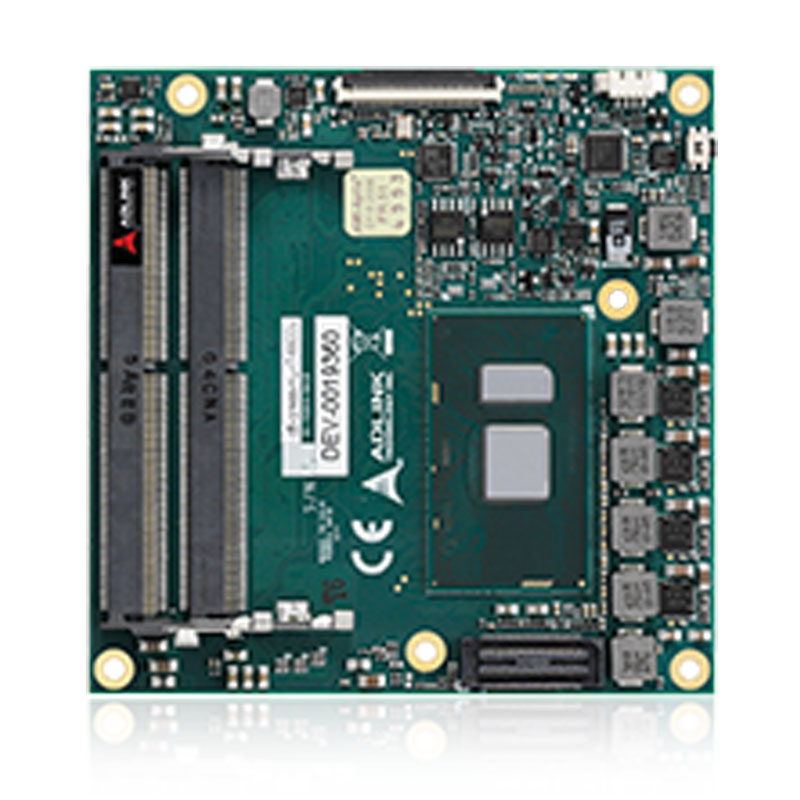

| 产品型号 | cExpress-KL | ||
| 核心系统 | |||
处理器 | 英特尔第七代14nm移动处理器 Core™ 和 Celeron® Core™ i7-7600U 2.8/3.9GHz (Turbo), 4M, 15W (cTDP) (2C/GT2) Core™ i5-7300U 2.6/3.5GHz (Turbo), 3M, 15W (cTDP) (2C/GT2) Core™ i3-7100U 2.4GHz, 3M, 15W (2C/GT2) Celeron® 3965U 2.2GHz, 2M, 15W (2C/GT1) 支持: Intel® VT, Intel® TXT, Intel® SSE4.2, Intel® HT技术,Intel® 64架构,执行禁用位，Intel® 睿频技术2.0, Intel® AVX2,Intel® AES-NI，PCLMULQDQ指令,Intel® 安全秘钥和Intel® TSX. 注：这些特点的可用性可能因为处理器SKU的不同而不同。 | ||
| 内存 | 双通道1866/2133MHz DDR4内存，两个SODIMM插槽，最高支持32GB | ||
嵌入式BIOS | AMI® EFI，8MB SPI闪存，支持CMOS备份与Intel® AMT 11.0 | ||
| 缓存 | 4MB Core™ i7, 3MB Core™ i5/i3, 2M Celeron® | ||
| 扩展总线 | 6x PCI-Express x1(A B)：通道0/1/2/3/4/5 (通过x2, x4,构建5条通道) 注: 用于第三代Core™ i7/i5/i3 LPC总线, SMBus (系统), I2C (用户) | ||
| SEMA板卡控制器 | 支持：电压/电流监控，电源时序调试支持，AT/ATX模式控制，逻辑和取证信息，平板控制，通用的I2C，冗余的BIOS(双BIOS设计)，看门狗定时器和风扇控制 | ||
| 调试接头 | 40针多用扁平电缆连接器与DB-40调试模块组合使用提供BIOS POST code LED, BMC访问, SPI BIOS闪存,电源测试点，调试LED用于CPU/芯片组ICE调试的60针XDP接头 | ||
| 显示 | |||
GPU特点支持 | Intel®第九代图形核心架构,支持3个独立显示和同步/HDMI/LVDS/VGA 编码/解码高清内容(包括HEVC) 支持DirectX 12, DirectX 11.2, DirectX 11.1, DirectX 11, DirectX 10.1, DirectX 10,DirectX 9 支持OpenGL 5.0,4.4/4.3和ES 2.0 支持OpenCL 2.1,2.0/1.2 | ||
| 数字显示接口 | DDI1/2支持DisplayPort/HDMI/DVI | ||
| VGA | 支持通过DP-to-VGA(转换DDI2) | ||
| LVDS接口 | 来自eDP的单/双通道18/24位LVDS（两个通道） | ||
| eDP | 4通道可选，替代LVDS | ||
| 音频 | |||
| 芯片组 | 集成于SoC中的Intel®高保真音频 | ||
| 音频编解码器 | 位于Express-BASE6载板上（支持ALC886标准） | ||
| 以太网 | |||
Intel® MAC/PHY | Intel® I219LM/V | ||
| 接口 | 10/100/1000GbE连接器 | ||
| I/O接口 | |||
| USB | 4个USB1.1/2.0/3.0（USB 0,1,2,3）和4个USB1.1/2.0端口（USB 4,5,6,7） | ||
| SATA | SATA 6Gb/s端口和两个SATA 3Gb/s端口，支持RAID 0,1,5,10 | ||
| 串口 | 两个UART端口COM1/2，带控制台重定向 | ||
| GPIO | 四个GPO和四个GPI，带中断 | ||
| Super I/O | 如有必要，可通过载板支持(标准支持W83627DHG-P) | ||
| TPM(可选) | |||
| 芯片组 | Infineon SLB 9665 XT2.0 | ||
| 类型 | TPM 2.0 | ||
| 电源 | |||
| 标准输入 | ATX = 12V±5%, 5Vsb ±5%; AT = 12V±5% | ||
| 宽范围输入 | ATX = 5-20 V, 5Vsb ±5% ; AT = 5-20V | ||
| 管理 | 兼容ACPI 5.0，支持智能电池 | ||
| 电源状态 | C1-C6,S0,S1,S4,S3,S5,S5 ECO模式(通过USB S3/S4唤醒,WOL S3/S4/S5) | ||
| ECO模式 | 支持Deep S5模式，以节省电力 | ||
| 机械和环境参数 | |||
| 规格 | PICMG COM.0: Rev 2.1 Type 6 | ||
| 尺寸 | 基本型，125mm x 95mm | ||
| 工作温度 | 标准温度：0°C至+60°C，军用宽温级温度：-45°C至+85°C（可选） | ||
| 湿度 | 5-90%相对湿度操作，非冷凝 5-95%相对存储（需在涂层保护下工作） | ||
| 冲击和振动 | IEC 60068-2-64和IEC-60068-2-27MIL-STD-202F，方法213B，表213-I，条件A和方法214A，表214-I，条件D | ||
| HALT | 热应力，振动应力，热冲击及综合测试 | ||
| 操作系统 | |||
| 标准支持 | Windows® 1064位（IOT）, Linux 64位 VxWorks 7 64位 (TBD) | ||
| 扩展支持 | Linux 64位 VxWorks 64位(TBD) | ||
