| 规格 | |||

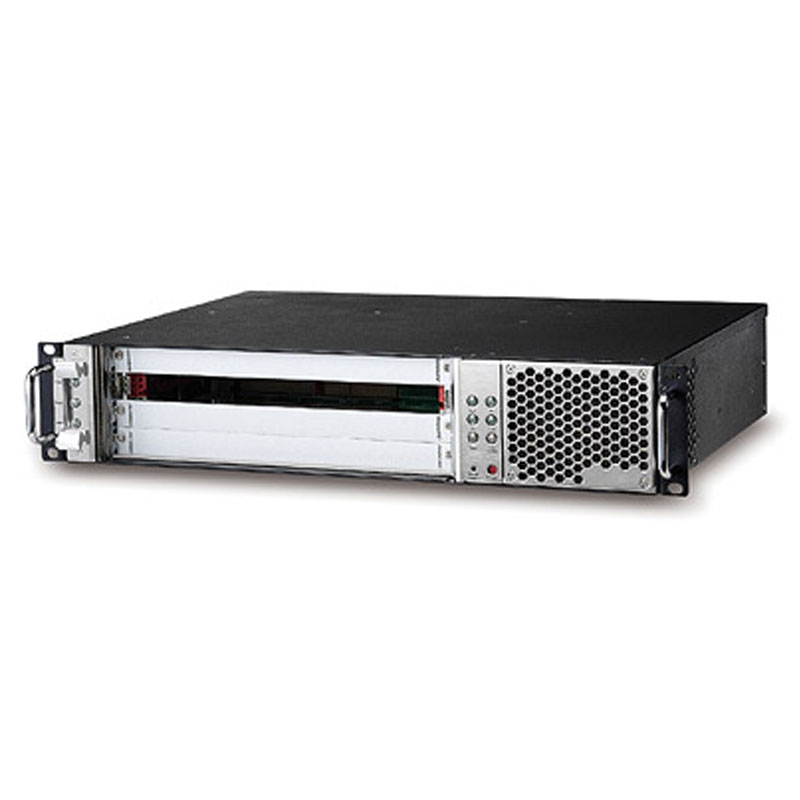

| 机箱 | EIA RS-310C 19” 2U高，上架式外壳金属外表面带保护涂层 防误触保护式电源开关和复位按钮 | ||
| 规格 | 6U CompactPCI®，带80mm深的后走线I/O | ||
| CompactPCI®标准 | 2.0 R3.0, 2.1 R2.0, 2.5 R1.0 | ||
| 背板 | cBP-6103R：3槽32位6U cPCI CT总线背板 cBP-6403R：3槽64位6U cPCI CT总线背板 cBP-6403R/N110：3槽64位6U cPCI背板，不带CT总线 | ||
| 电源 | 300W + 300W双交流输入迷你冗余电源，带散热风扇 主动式PFC(宽范围)，符合IEC-1000-3-2 D类标准 双交流进线，带EMI滤波器： FCC Class B，CISPR22 Class B | ||
| 散热 | 每个模块有两个40毫米直流风扇 | ||
| 交流输入 | 宽电压范围，90至264VAC 频率范围：47至63 Hz | ||
直流输出 | 32A@+5 V, 20A@+3.3 V, 16A@+12 V, 0.8A@-12 V, 0.5A@-5 V, 1.5A@+5Vsb +5 V和+3.3 V电源的最大总输出电流：35 A +5 V，+3.3 V和+12 V电源的最大总输出功率285 W 效率：+115 V电压，满负载时为63% | ||
| 温度范围 | 工作温度0oC至+40oC，存储温度-20oC至+80oC | ||
| 认证 | UL1950, CSA 22.2 NO/ 950, TÜV IEC 950 | ||
| 尺寸 | 220 x 120 x 85 (mm，宽x高x深) | ||
| LED指示灯 | 六个LED指示灯(+3.3 V, +5 V,+12 V，-12 V 时) 电源电压状态、风扇状态和温度报警 | ||
| 散热系统 | 前方可热插拔风扇托盘，带三个排风风扇模块 • 风扇类型：+12V 直流无刷电机 • 额定转速：4000 RPM • 额定电流：0.22A(最大0.33 A) • 最大风量：48.2CFM • 噪声：41 dBA • MTBF(平均故障间隔时间) ：70,000小时 • 三个LED灯指示风扇状态 | ||
| 尺寸 | 484.1 x 88.1 x 358.8(mm，宽x高x深，带把手) | ||
| 重量 | 17.1kg | ||
| 工作温度 | 0˚C 至 +40˚C | ||
| 存储温度 | -20˚C至+80˚C | ||
| 相对湿度 | 5%至95%，无凝露 | ||
| 冲击 | 15 G 峰-峰值，11 ms持续时间，非运行 | ||
| 振动 | 非运行：有效值1.88 Grms，每轴频率5-500 Hz 运行：有效值0.5 Grms，每轴频率5-500 Hz，测试使用2.5” 硬盘 | ||
