| 规格 | |||

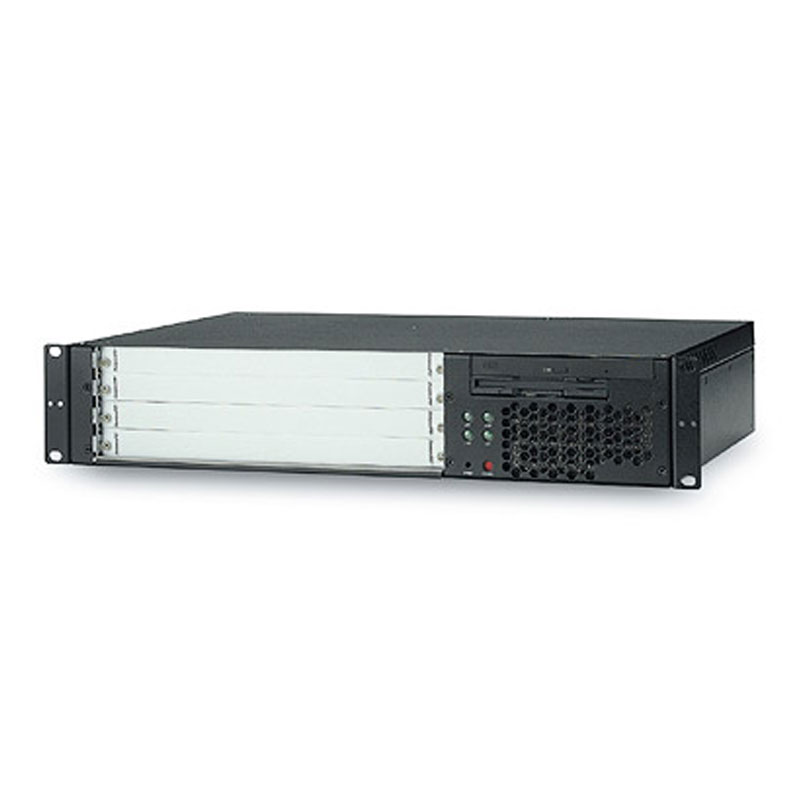

| 机箱 | EIA RS-310C 19” 2U高，上架式外壳金属外表面带保护 涂层 防误触保护式电源开关和复位按钮 | ||
| 规格 | 6U CompactPCI®，带80mm深的后走线I/O | ||
| CompactPCI®标准 | 2.0 R3.0, 2.1 R2.0, 2.5 R1.0 | ||
| 背板 | cBP-6103R(cPCIS-6230R)：3槽32位CT总线背板 cBP-6104R(cPCIS-6240R)：4槽32位CT总线背板 cBP-6403R(cPCIS-6230R/64)：3槽64位CT总线背板 cBP-6403R/N110(cPCIS-6230R/64/N110)： 3槽64位背板，不带H.110 CT总线 | ||
| 电源 | 300W 1U ATX电源，带散热风扇 | ||
| 交流输入 | 宽电压范围，100至240V AC (冗余误差+/-10%) 频率范围：50至60 Hz (+/-3 Hz) | ||
直流输出 | 24A@+5 V, 20A +3.3 V, 20A@+12 V, 0.5A@-12 V(+5 Vsb和-5 V电源在cPCI 系统中未使用) +5 V 和+3.3 V 电源的最大总输出功率:170W 所有直流电源的最大总输出：284W 效率：+115 V电压全负载时为65% | ||
| 保护 | 过载保护：110%至160% +3.3V , +5V ,+12V 时的过压保护 短路保护：每个电压单独保护 过热保护：70˚C | ||
| 认证 | FCC classB，CISPR22 classB UL 1950, CSA22.2 No.950 TUV IEC 950 | ||
| 可选的48V DC模块，用于OEM项目 | |||
| 基本报警模块 | LED指示灯(+5 V, +3.3 V, +12 V, -12 V时)电源电压状态 | ||
| 散热系统 | 四个板载散热风扇，用于进风和排风： • +12V 直流无刷电机 • 两个进风风扇，两个排风风扇，每个风扇的风量都为30 CFM • 风扇的额定速度：3300 ± 400 RPM • 风扇的额定功率：1.9W | ||
| 驱动器 | 内置一个超薄光驱 | ||
| 尺寸 | 483.4 x 88.1 x 317.6(mm，宽x高x深，带把手) | ||
| 重量 | cPCIS-6230R系列：15.1kg(包括光驱) cPCIS-6240R系列：15.5kg(包括光驱) | ||
| 工作温度 | 0˚C至+55˚C（取决于系统配置） | ||
| 存储温度 | -20˚C至+80˚C | ||
| 相对湿度 | 5%至95%，无凝露 | ||
| 冲击 | 15 G 峰-峰值，11 ms持续时间，非运行 | ||
| 振动 | 非运行：有效值1.88 Grms，每轴频率5-500 Hz 运行：有效值0.5 Grms，每轴频率5-500 Hz，测试使用2.5” 硬盘 | ||
