手机主板测试自动化

项目背景

         智能手机时代，产品更新换代不断加速，品牌集中度越来越高，同时售价越来越亲民，一年内单一型号手机可生产制造数千万部，这就需要高效率的生产制造。手机主板功能测试作为生产制造中重要的一环，基本上是作业员手工操作测试治具，迫切需要进行自动化改造。

方案简述

手机主板测试由4个工站组成：GSM-TX，GSM-RX，WiFi，GPS。原有测试生产线是人工为测试治具上下料，并手动记录测试结果信息，需要大量基础人力，占用大面积厂房空间，且测试工站之间需要频繁的物流运送。

测试自动化解决方案将4个测试工站治具立体空间放置，按产线生产平衡进行数量配比，构造一个完整的自动化测试单元，由一台机器人为所有测试治具上下料。如下图所示。

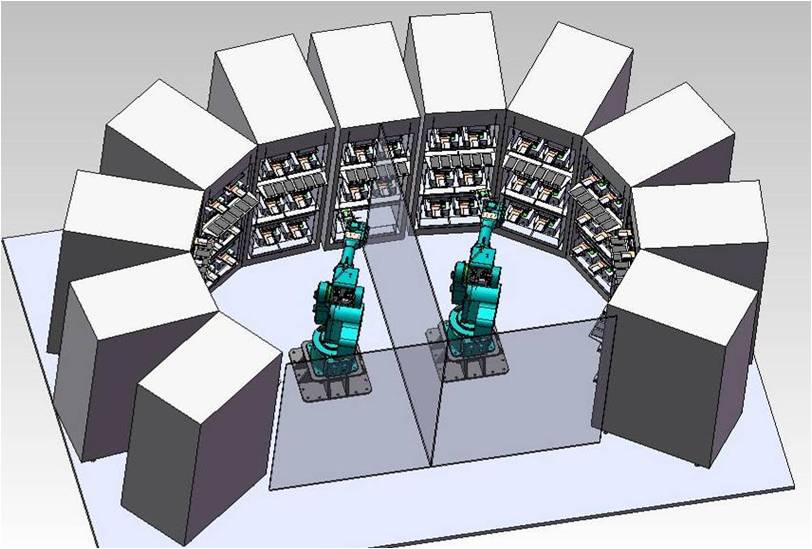

机构布局图（两个单元）

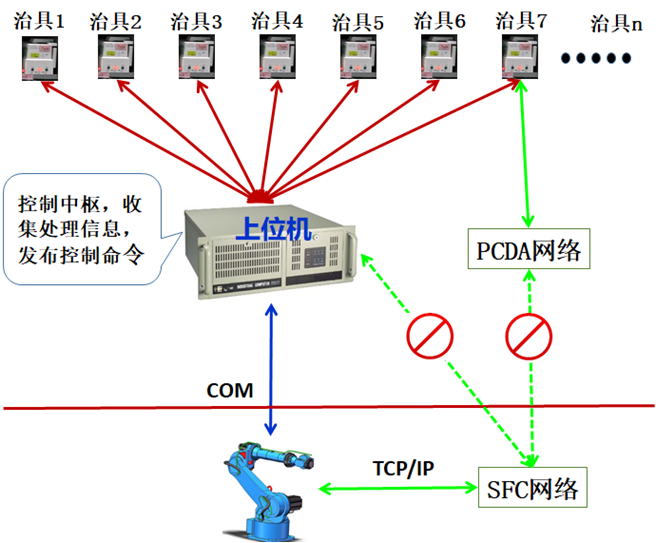

系统控制方案：一台上位机连接控制机器人和所有的测试治具。上位机通过COM口通信控制测试治具，获取测试结果信息；上位机通过COM口连接机器人，向机器人下达任务，并将每台测试治具的测试结果信息发送给机器人；机器人执行为每台测试治具上下料的任务，并通过Ethernet将每片主板的测试结果信息上传生产信息数据库。如下图所示。

系统通信整体方案（单工站）

项目方案成功实施，大量复制超过200套，每套节省人力8人，场地节省20%左右，生产效率提升20%以上，为客户带来了良好的经济效益，并获得了终端客户的好评。
