规格
| 型号 | PCI-7432 | PCI-7433 | PCI-7434 |
| 隔离数字输入 | |||
| 通道数 | 32 | 64 | - |
| 最大输入范围（无极性） | 5~24V | - | |
| 数字逻辑电平（无极性） | 输入高电压：5V至 24V 输入低电压：0V 至 1.3V | - | |
| 输入阻抗 | 2.4 kΩ @ 0.5 W | 2.4 kΩ @ 1 W | - |
| 隔离电压 | 2500 VRMS | - | |
| 中断源 | 数字输入通道0和1 | - | |
| 数据传输 | 程序控制I/O | - | |
| 隔离数字输出 | |||
| 通道数 | 32 | - | 64 |
| 输出类型 | 集电极开路达林顿晶体管 | - | 集电极开路达林顿晶体管 |
| 灌电流 | 所有通道打开：120mA @24V 单通道打开：500mA @ 24V | - | 所有通道打开：120mA @24V 单通道打开：500mA @ 24V |
| 功耗 | 每个芯片最大 2.25W（8 DO通道） | - | 每个芯片最大 2.25W（8 DO通道） |
| 供应电压 | 5-35 V | - | 5-35 V |
| 隔离电压 | 2500 VRMS | - | 2500 VRMS |
| 数据传输 | 程序控制I/O | - | 程序控制I/O |
| 通用规格 | |||
| I/O接口 | 100针 SCSI-II 孔型插座 | ||
| 工作温度 | 0˚C 至 +60˚C | ||
| 存储温度 | -20˚C 至 +80˚C | ||
| 相对湿度 | 5% 至95%，非凝露 | ||
| 电源要求 | 典型：+5V@530mA | 典型：+5V@500mA | 典型：+5V@560mA |
| 尺寸（不包括连接器） | 175 mm x 107 mm | 175 mm x 107 mm | 156 mm x 106 mm |

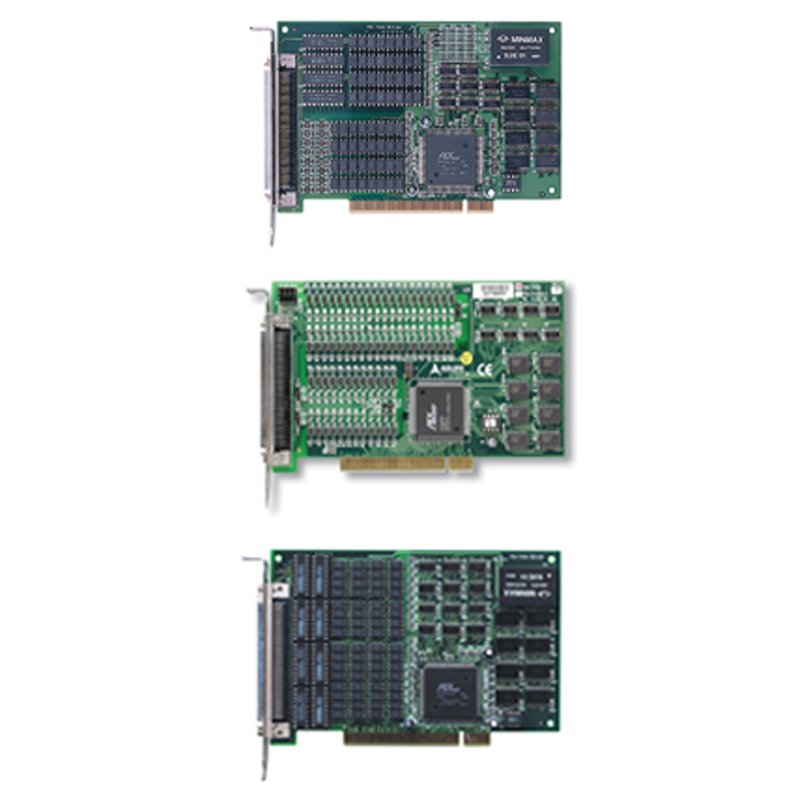

PCI-743X系列是64通道高密度数字输入输出卡，提供了高可靠的2500 V隔离保护，适用于大多数工业应用。PCI-7432和PCI-7433的宽输入范围，使之易于感应外部设备的状态。PCI-743X系列有 多个型号，比如输入范围从0到24 V的标准版，以及拥有0到50 V的高输入范围的HIR版。PCI-7433 ALC专为交流电源测试系统而设计。
PCI-7432和PCI-7434拥有5到35 V的宽输出范围，适用于继电器驱动和工业自动化应用。PCI-7432和PCI-7433还在数字输入通道上提供了两个配置简便的中断源。
