| 规格 | |||

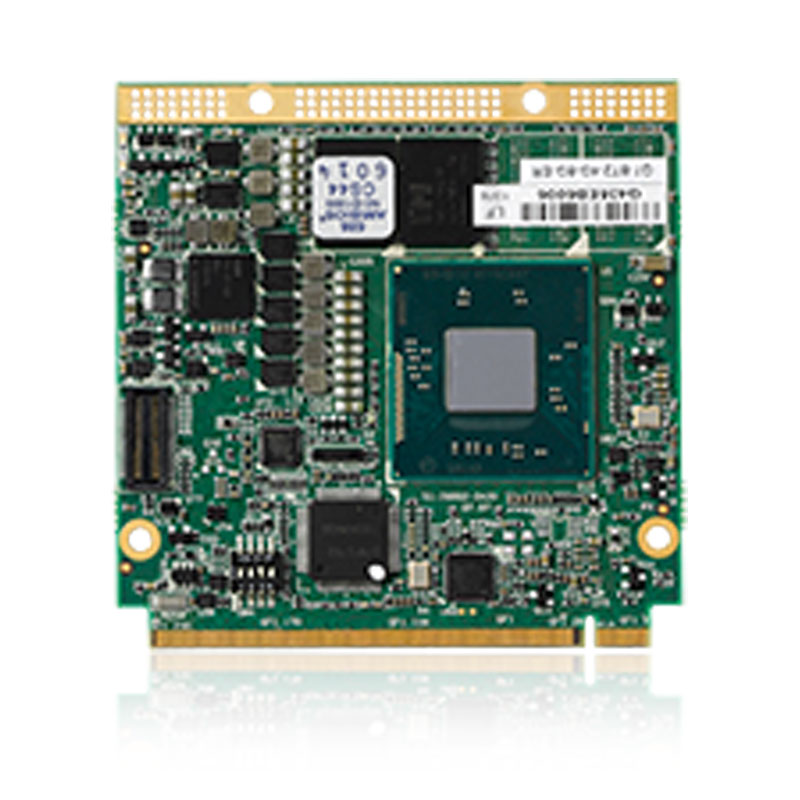

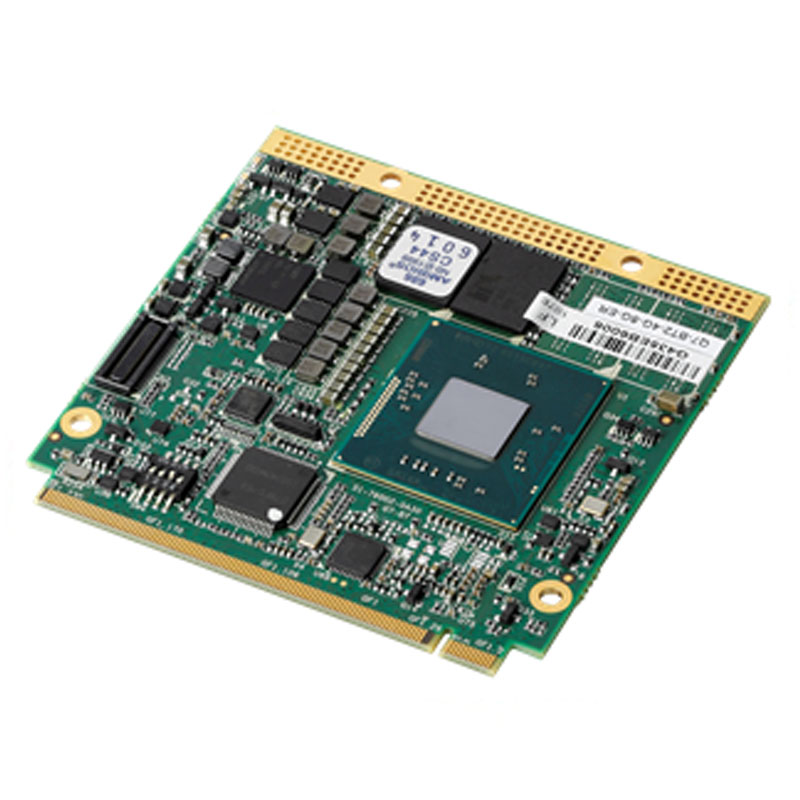

| 产品型号 | Q7-BT | ||
| 核心系统 | |||
处理器 | Intel® Atom™ E3800系列，单核，双核或四核SoC，集成图形显示 Intel® Atom™ E3845 (四核/1333), 1.91 GHz, Gfx 542/792 MHz(Turbo)，10W Intel® Atom™ E3826 (双核/1066), 1.46 GHz, Gfx 533/667 MHz(Turbo)，7W Intel® Atom™ E3815 (单核/1066), 1.46 GHz, Gfx 400 MHz(不支持Turbo)，5W | ||
| 内存 | 最高支持8GB DDR3L 1066/1333MHz内存（Down memory） | ||
嵌入式BIOS | AMI® UEFI，8MB SPI BIOS，支持CMOS备份和快速启动 | ||
| 缓存 | 512kB至2MB 二级缓存 | ||
SEMA板卡控制器 | 支持：电压/电流监控，电源时序调试支持，逻辑和取证信息，软件面板控制，I2C总线控制，自用闪存空间，安全冗余的BIOS(双BIOS设计)，看门狗定时器和风扇控制 | ||
| 显示 | |||
GPU特点支持 | 7代Intel®图形核心架构，带四个执行单元，支持两个独立显示2D和3D图形硬件加速支持DirectX11.1, OGLES 2.0, OGL 3.2视频解码硬件加速，支持H.264, MPEG2, VC1和VP8视频格式 | ||
| LVDS | 双通道18/24位LVDS，来自DDI0 | ||
| DisplayPort | DisplayPort/TMDS，来自DDI1(最高支持2,560 x 1,600分辨率) | ||
| 音频 | |||
| 芯片组 | 集成于SOC中的Intel®高保真音频 | ||
| 接口 | 板载的用于音频编解码的I2S和HDA | ||
| 以太网 | |||
Intel® MAC/PHY | 1x Intel® i210IT以太网控制器 | ||
| 接口 | 10/100/1000 GbE 以太网 | ||
| I/O接口 | |||
| PCIe | 3x PCIe x1 Gen2 | ||
| USB | 1x USB 3.0 + 6x USB 2.0 | ||
| SATA | 2x SATA 3 Gb/s | ||
| eMMC | 板贴，可启动的eMMC闪存，4GB至64GB容量可选 | ||
| SDIO | 1x SDIO (4位) 接口 | ||
| 相机 | CSI 4L/1L，位于独立的连机器支持 | ||
| 串口 | 2x SPI, 3x I2C, 1x I2S, 电源管理, 1x UART | ||
| LPC | 1x LPC | ||
| 电源 | |||
| 标准输入 | 3.0 V ~ 5.25 V DC ±5% | ||
| 电源状态 | 支持C0-C6, S0, S3, S4, S5 | ||
| 机械和环境参数 | |||
| 规格 | Qseven 2.0规范 | ||
| 尺寸 | 标准尺寸，70mm x 70mm | ||
| 工作温度 | 标准温度：0°C至+60°C 军用宽温：-40°C至+85°C | ||
| 湿度 | 5-90%相对湿度操作，非冷凝 5-90%相对存储（需在涂层保护下工作） | ||
| 冲击和振动 | IEC 60068-2-64和IEC-60068-2-27MIL-STD-202F，方法213B，表213-I，条件A和方法214A，表214-I，条件D | ||
| HALT | 热应力，振动应力，热冲击及综合测试 | ||
| 操作系统 | |||
| 标准支持 | Linux, VxWorks, Windows® 7/8,Windows® Embedded Compact® 7 | ||
| 扩展支持(BSP) | QNX, Android | ||
