| 规格 | 兼容PCI Express® x4 |
视频输入 | Camera Link® LVDS差分信号 |
双“base”配置:使用2个MDR26针脚连接器 | |
最大Camera Link数据频率:85 MHz | |
支持PoCL和标准Camera Link接口卡和自动检测 | |
| 相机控制 | 相机控制:2个MDR26针脚连接器间的CC1至CC4控制信号 |
外部信号输入 | 一个外部RS422 ABZ相差分信号用于编码器输入 |
2通道TTL电平线/面触发输入 | |
2通道TTL电平线触发启动输入 | |
2通道TTL电平曝光输出 | |
线触发旁路输出(仅适用于编码器模式) | |
4通道数字输入，4通道数字输出 | |
Camera Link® 供电(PoCL) | 每通道电源线输出最大DC +12 V@1 A |
过流保护功能，自动检测非PoCL线缆或PoCL相机连接 | |
工作环境 | 工作温度：0°C至+55°C |
| 相对温度：5%至90%相对湿度，非凝露 | |
存储环境 | 工作温度：0°C至+70°C |
| 相对温度：0%至95%相对湿度，非凝露 | |
电源要求 | 最大12V@0.5A |
| 最大3.3V@1.6A | |
| 尺寸（不含插头） | 167.65 x 111.15mm（宽 x 高） |

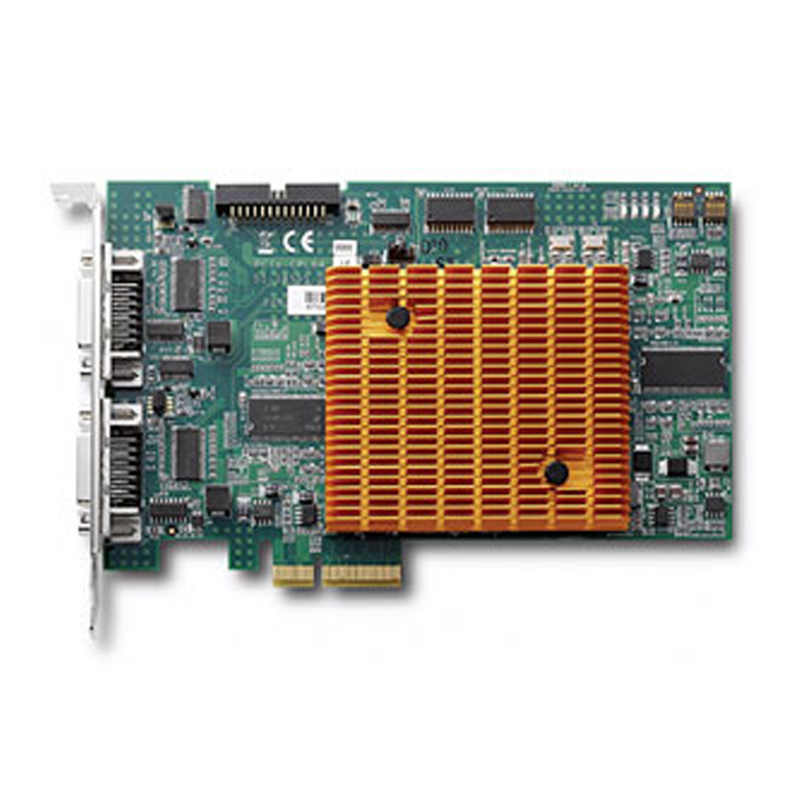

PCIe-CPL64是一款基于PCIExpress® x4，支持PoCL(CameraLink® 供电)的图像采集卡。它可以支两
通道CameraLink“base”配置、多接口面扫描和线扫描相机。PCIe-CPL64是一款有极高性价比的图像采集卡，对于两个完全独立的相机，只要配置为CameraLink“base”、PCIe-CPL64都可实现同时采集，并且支持最高512 MB/s的图像传输率。
PoE技术
PoCL(Camera Link®供电)标准允许相机连接线缆通过Camera Link连接器为相机供电，并向前兼容 之前的Camera Link® 标准，这个方案特别适用于小型相机。
POE优势
安装简单
布线简单（单根电缆同时传输数字接口及电源）
减小了相机尺寸
