| 规格 | |||

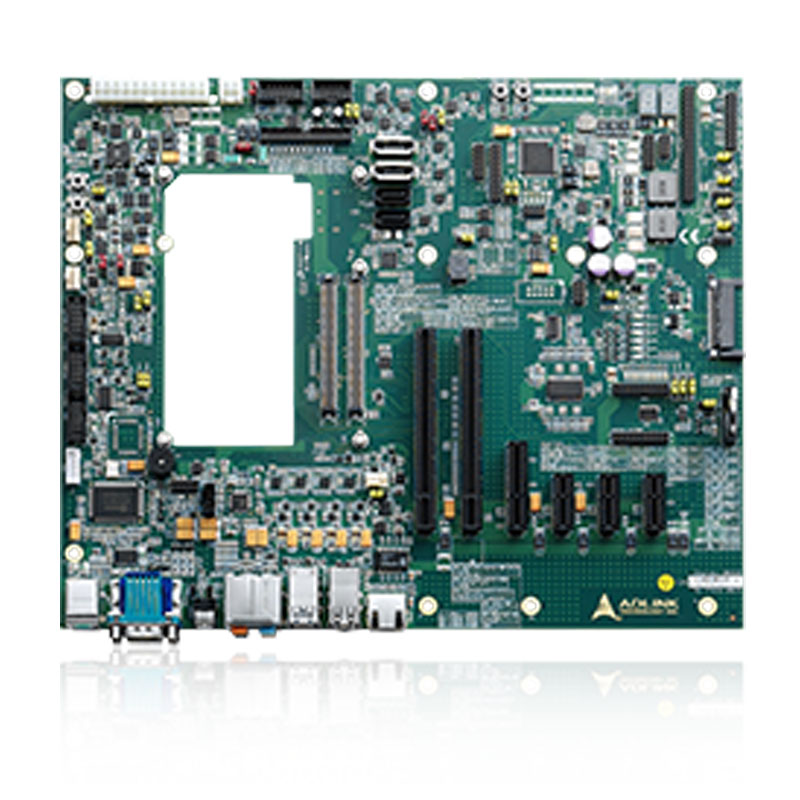

| 产品型号 | Express-BASE6 | ||
| 规格 | |||
核心模块接口 | PICMG® COM Express® 版本 2.0 支持Basic或Compact® 架构下的Type 6模块 | ||
| 尺寸 | 305 mm x 244 mm (ATX) | ||
| 扩展总线 | 7x PCI-Express x1插槽 1x PCI-Express迷你卡插槽 1x PCI-Express x16 / SDVO插槽 | ||
| BIOS/调试 | |||
POST LEDs | 板载BIOS POST代码数据和LPC总线地址诊断 | ||
| 二级BIOS | 板载备用SPI 闪存插槽 | ||
| 扩展接口 | |||
| 音频 | Realtek ALC886高保真音频编解码器 | ||
| Super I/O | LPC总线上的Winbond WF83627DHG | ||
| 数字I/O | I2C至GPIO桥PCA9535 | ||
| 接头 | |||
COM Express® | 两个220针（Type 6） | ||
| VGA | 后走线I/O面板上的DB15，用于VGA显示 | ||
| LVDS | 板载34针接头 | ||
| 数字显示接头 | 通过适配卡（PCIe x16插槽，带专用引脚）支持三个用于HDMI/DVI/DIsplayPort输出的DDI端口 | ||
| 平板控制 | 板载8针接头 | ||
| 音频 | Mic/Line-in/Line-out ，位于 I/O面板上 | ||
| SATA | 四个SATA连接器 | ||
| PCIe迷你卡 | 一个板载插槽 | ||
| LAN | I/O面板上兼容10/100/1000Base-T的RJ45 | ||
| USB2.0 | 4 x USB 2.0 ，位于 I/O 面板上 4 x USB 2.0/3.0，位于I/O 面板上 | ||
| 串口 | 1 x DB-9 ，位于 I/O 面板上一个板载10针接头 | ||
| 智能电池 | 一个用于智能电池管理通信的10针插头） | ||
| LPC调试 | 板载20针接头 | ||
| 键盘/鼠标 | 两个6针mini DIN（位于后走线I/O面板） | ||
| 功能接头 | SMBus、I2C、模块控制信号 | ||
| 其他工作温度 | 复位、电源LED、硬盘LED、蜂鸣器 | ||
