| 处理器和系统 | |
| CPU | FC-BGA Intel® Core™ i7-2655LE处理器, 4MB LLC缓存, 2.2 GHz,功耗 25W (双核) FC-BGA Intel® Celeron® B810E处理器, 2MB LLC缓存, 1.6 GHz,功耗 35W (双核) FC-BGA Intel® Celeron® 847E处理器, 2MB LLC缓存, 1.1 G Hz,功耗 17W (双核) |
| 芯片组 | Mobile Intel® HM65 Express芯片组 |
| 内存 | 两条240针DIMM插槽，最高支持16GB双通道非缓存 DDR3-1066/1333 SDRAM |
| BIOS | AMI® EFI BIOS®，双64MB SPI闪存 |
| CompactPCI总线 | PCI 32位/33MHz, 3.3V或5V通用电压(I/O) 仅支持在系统槽使用 |
| PICMIG®标准 | PICMG® 2.0 CompactPCI® R3.0 规范 |
| 连接 | |
| 以太网 | 四个PCI-Express Intel® 82574L 千兆以太网控制器 四个10/100/1000BASE-T端口 |
显示 | 集成于Intel®处理器中，带3D引擎 一个 DVI-D 端口，位于前面板支持 DirectX 10.1, OpenGL 3.0 |
| USB | 两个USB 2.0接口 |
| 串口 | 两个DB-9 RS-232串口，来自Super I/O (ITE IT8718F) |
| 存储设备 | |
| 主板 | 一个SATA 6Gb/s连接器，用于安装2.5”板载硬盘/固态硬盘 |
| 操作系统 | |
| 操作系统 | Microsoft Windows® XP Microsoft Windows® 7 |
| 其他 | |
| LED | 电源（绿色），存储设备（黄色） |
| 电池 | 板载纽扣锂电池BR2032，支持RTC |
| TPM | Atmel AT97SC3204（可选，根据需求选配） |
| 看门狗定时器 | 系统复位和NMI，间隔时间可编程，1-65536秒或分钟 |
| 硬件监控 | 监控CPU温度、系统温度、内核电压和直流电压 |
| 机械和环境参数 | |

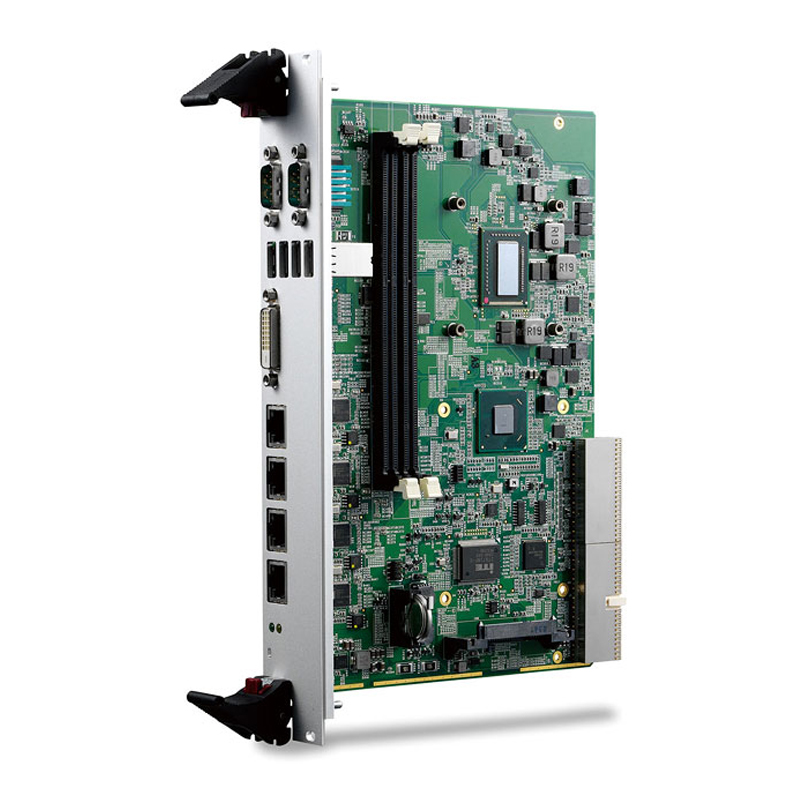

| 规格 | 6U 8HP（双槽）CompactPCI®，带J1和J2 CompactPCI® 的连接器233.33mm x 160mm（长x宽） |
| 工作温度 | 0°C至+60°C |
| 存储温度 | -40°C至+85°C |
| 相对湿度 | 95%，无凝露 |
| 冲击 | 15G峰-峰值，11ms持续时间,非运行 |
| 振动 | 2 Grms，自由振动，每三轴频率5-500Hz |
| 功耗 | Celeron® 847E处理器, 1.10 GHz, 2GB DDR3-1333 内存，Windows® XP操作系统， 100% CPU负载 电流（A） 功耗（W） 5V 3.69 18.5 总计 18.5 |
| 重量 | 带散热器时净重726 克 |
| 安全和EMI | |
| EMI/EMC | EN 55022 Class A, EN 55024, EN 61000-3-2, EN 61000-3- 3 |
