| 处理器和系统 | |
| CPU | 表贴封装的四核Intel® Core™ i7-5850EQ处理器， 2.6/3.4GHz，6MB三级缓存，功耗47/27W，Intel® Iris Pro Graphics 6200 表贴封装的四核 Intel® Core™ i7-5700EQ 处理器, 2.6/3.4GHz, 6MB 三级缓存, 功耗47/37W 表贴封装的四核Intel® Core™ i7-4700EQ处理器， 2.4/3.4GHz，6MB三级缓存，功耗47/37W 表贴封装的双核Intel® Core™ i5-4402E处理器, 2.7GHz，3MB三级缓存，功耗25W |
| 芯片组 | Intel® QM87 Express芯片组 |
| 内存 | 双通道DDR3L-1600 SDRAM，带ECC，最高支持32GB* *板载16GB内存，整体的DDR频率将达到1067MHz 一个通道位于SO-CDIMM，最高支持16GB；一个通道板 贴，最高支持16GB (根据内存和模块不同而不同) |
| BIOS | AMI® EFI BIOS，8MB SPI闪存 |
| CompactPCI总线 | PCI 64位，66MHz，3.3V或5V通用电压 (I/O) 通过CompactPCI总线通信，可在系统槽和外设槽中运 行（通用模式） |
| PICMIG®标准 | PICMG® 2.0 CompactPCI® 规范R3.0 PICMG® 2.1 热插拔规范R2.0 PICMG® 2.9 系统管理规范R1.0 PICMG® 2.16 包交换背板规范R1.0 |
| 连接 | |
PMC/XMC | 最多支持两个PMC/MXC槽位 PMC1或XMC1：64位/33，66，133MHz或第二代 PCIe x8 (与I/O和板载驱动器空间共享) PMC2或XMC2：64位/33，66，133MHz或第二代 PCIe x8, 带后走线I/O |
| 以太网 | 三个Intel® I210 千兆以太网控制器和一个Intel® I217 PHY 控制器 前面板包含两个10/100/1000BASE-T端口，一个端口支持iAMT 两个10/100/1000BASE-T端口连接至J3，作为PICMG 2.16端口 两个额外的10/100/1000BASE-T端口，由后走线板上的 Intel® 82576EB提供(cPCI-R6100 或 cPCI-R6110) |
显示 | 集成于Intel®处理器中，支持DX 11.2 和 OGL4.3 前面板包含一个DVI-I接口 一个VGA，eDP和DVI,连接至后走线板 所有显示接口都是独立通道 支持三个独立显示 后走线板提供独立的ATI E4690 GPU，支持两个DVI-I接口 (cPCI-R6700) 额外的MXM接口显卡，支持ATI GPU或nVidia显卡，在后走线 板 上提供两个DVI接口（cPCI-R6500系列） |
| USB | 前面板包含两个USB 3.0和一个USB 2.0接口 六个USB 2.0接口连至后走线板 |
音频 | 高保真音频信号连接至后走线板 |
| PS/2 | PS/2 键盘鼠标接口连至后走线板 |
| 串口 | 最多支持三个16C550标准的串口 一个RJ-45 RS-232接口，位于前面板 两个串口连接至后走线板 |
| 存储设备 | |
| 主板 | 一个SATA 6Gb/s连接器，用于安装2.5"板载硬盘(可移除) 一个mSATA 插槽 可选CFAST插槽，以替换2.5" SATA硬盘直接接头 |
| 后走线板 | 最多三个SATA接口 CF(x1)和SD(x1)插槽 与cPCI-R6100系列搭配时 * 根据所选的后走线模块不同提供不同的接口 |
| 操作系统 | |
| 操作系统 | Microsoft Windows® 7/8 32/64 位 Red Hat Enterprise Linux 6.4 WindRiver VxWorks 6.9 |
| 其他 | |
| LED | 电源，看门狗定时器，硬盘，热插拔和80端口用户LED |
| 电池 | 板载纽扣锂电池，用于RTC CMOS RAM |
| TPM | 1.2版本 Atmel AT97SC3204(根据需求提供支持) |
| 看门狗定时器 | 系统复位和NMI，间隔时间可编程，1-65535秒或分钟 |
| 硬件监控 | 监控CPU温度、系统温度、内核电压和直流电压 |
| 机械和环境参数 | |

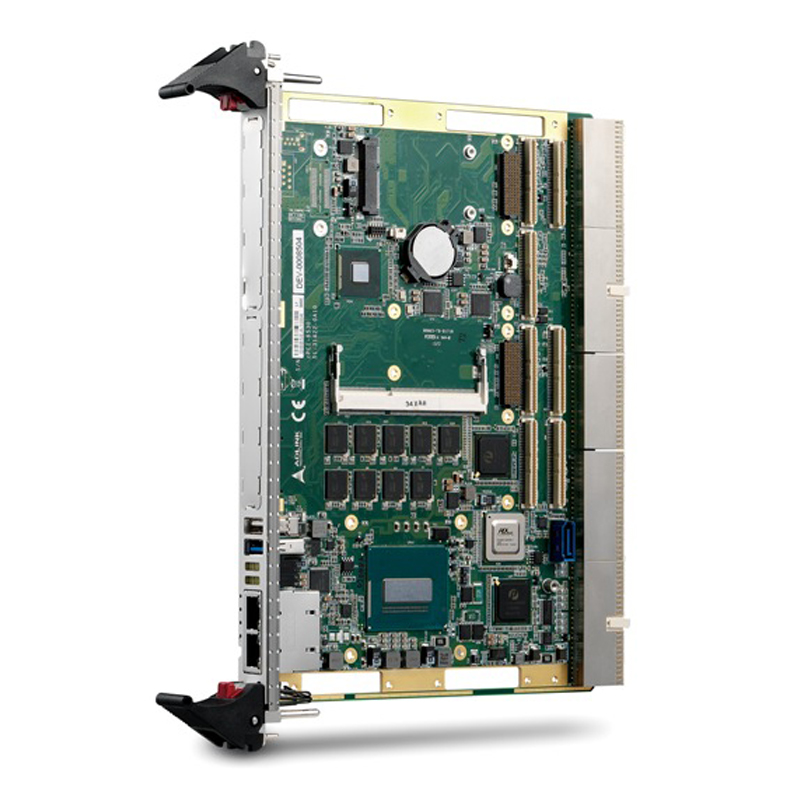

| 规格 | 6U 4HP(单槽)CompactPCI® 233.33 x 160mm (长x宽) 配备J1，J2，J3，J4，J5接口 |
| 工作温度 | -20°C 至 +70°C扩展宽温 -40°C至 +85°C军用宽温(通过cTDP可将Intel® Core™ i7 4700EQ CPU 调整为37W) |
| 存储温度 | -50°C 至 +100° |
| 相对湿度 | 95%，无凝露 |
| 冲击 | 非运行：15G峰-峰值，11ms持续时间非运行 |
| 振动 | 2 Grms自由振动，每轴频率5-500Hz，运行状态 |
| 功耗 | 2.73A @3.3V, 11.65A @5V, 共计67.26W |
| 重量 | 500.2g(带散热器的cPCI-6530) |
| 安全和EMI | |
| EMI/EMC | CE/FCC Class A |
