| 规格 | PCIe-HDV62/PCIe-HDV62A :兼容PCI Express® x4 |
PXIe-HDV62A:支持PXI Express® Rev. 1.0规范 | |
| 视频输入 | 数字输入:DVI 1.0，HDMI 1.3 |
模拟输入:PCIe-HDV62: YPbPr ，RGB | |
PCIe-HDV62A/PXIe-HDV62A: RGB, YPbPr, CVBS, S-video | |
| 视频输入格式 | 高清: 720p@50 fps, 720p@60 fps 1080i@25 fps, 1080i@30 fps 1080p@25 fps, 1080p@30 fps 1 080p@50 fps, 1080p@60 fps |
标清:720 x 576@25 fps PAL，720×480@30 fps NTSC (仅PCIe-HDV62A/PXIe-HDV62A ) | |
| 像素输出格式 | RGB:32位RGB，30位RGB，24位RGB |
YUV:4:4:4 或 4:2:2 | |
黑白:8位Y | |
| 音频输入 | S/PDIF,HDMI(仅PCIe-HDMI62A/PXIe-HDV62A) |
| 连接器 | DVI:DVI-D、HDMI和RGB同步输入接口 |
外部D-SUB接头:CVBS，S-Video(仅PCIe-HDV62A) | |
外部BNC接头:YPbPr(仅PCIe-HDV62A) | |
Toslink和RCA: S/PDIF(仅PCIe-HDV62A/PXIe-HDV62A) | |
| 操作环境 | 温度：0°C至+55°C |
| 温度：5%至90%相对湿度，非凝露 | |
| 存储环境 | 温度：0°C至+55°C |
| 温度：0%至95%相对湿度，非凝露 | |
| 电源要求 | 最大+12V@0.5A，最大3.3@2A |
| 尺寸（不含插头） | 174.62 x 111.15mm（宽 x 高） |
| 插槽要求 | 1个外围插槽:PCIe-HDV62，PCIe-HDV62A |
2个外围插槽(PCIe-HDV62A带I/O支架，PXIe-HDV62A) |

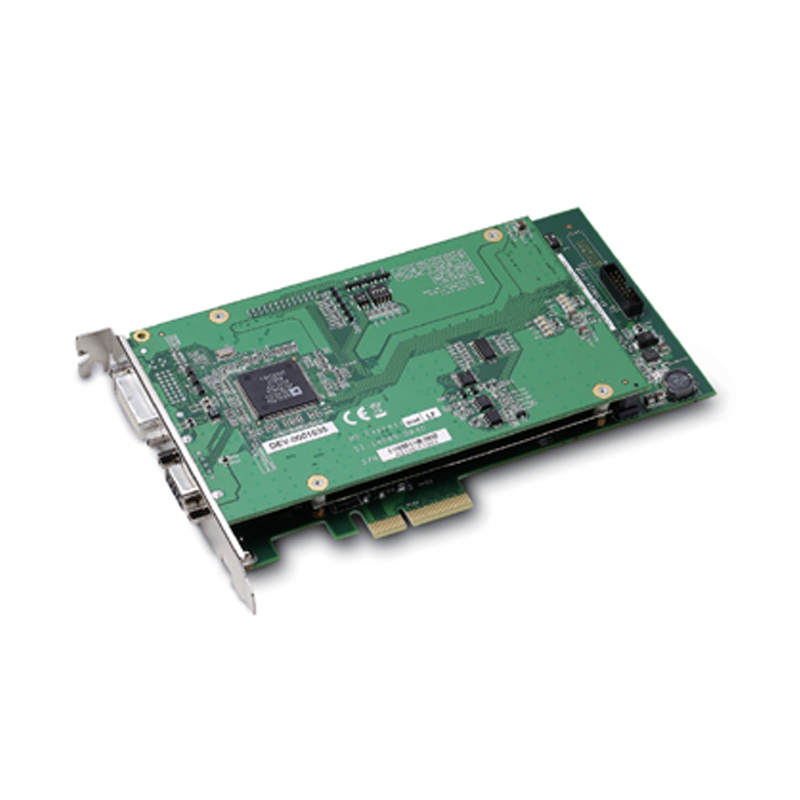

PCIe-HDV62A/PXIe-HDV62A系列是一款全高清视频/音频采集卡，支持完整的模拟/数字视频和 数字音频的信号采集。提供高达1080p/60 fps的未压缩全高清图像，同时支持10位高分辨率ADC和HDCP数字内容加密机制，非常适用于需要同时采集图像与音频信号的应用，如多媒体测试设备和医学影像， 可大幅减少总体拥有成本。
PCIe-HDV62A/PXIe-HDV62A系列不仅支持数字信号DVI与HDMI高画质影像，更支持市面上多 种模拟图像信号，包含RGB，CVBS，S-video与YPbPr以及HDMI与S/PDIF音频采集功能并提供高集成的 解决方案。
