| 规格 | |||

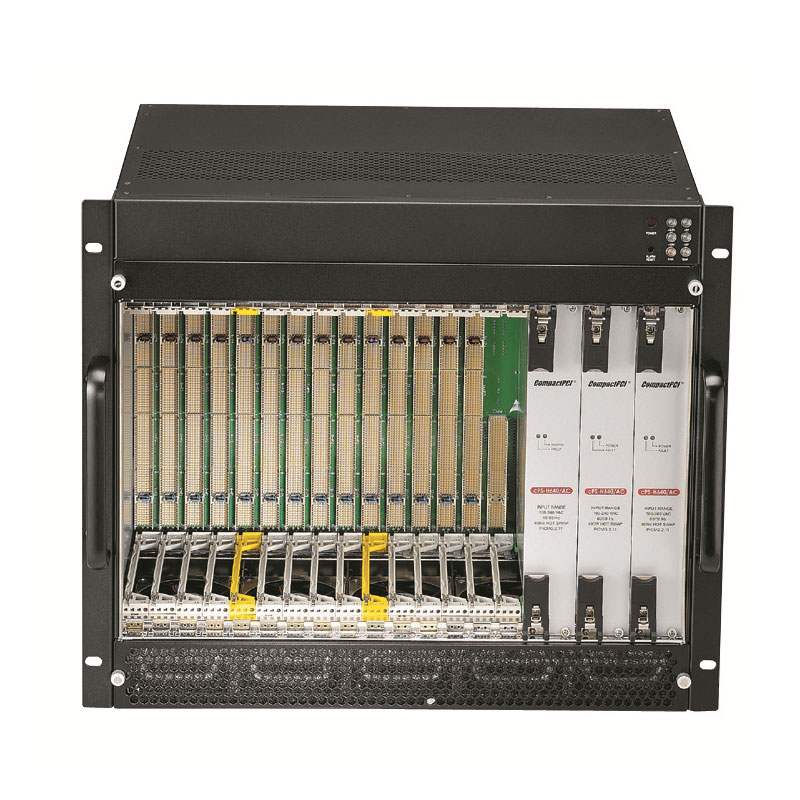

| 机箱 | EIA RS-310C 19” 9U高，上架式外壳金属外表面带保护 涂层 防误触保护式电源开关和复位按钮 | ||
| 规格 | 6U CompactPCI® | ||
| CompactPCI®标准 | 2.0 R3.0, 2.1 R2.0, 2.9 R1.0, 2.11 R1.0, 2.16 R1.0 | ||
| 背板 | cBP-6614A | ||
| cPCI总线 | 无 | ||
| 系统槽数 | 12（所有节点槽作为系统槽工作） | ||
| 2.16节点槽 | 12（所有节点槽作为系统槽工作） | ||
| 2.16交换槽 | 2 | ||
| CMM插槽 | 1 | ||
| 后走线I/O | 所有插槽都支持带AB型防护的P3、P4 和P5后走线I/O | ||
| V (I/O) | 可选+3.3 V或+5 V（默认） | ||
| 电源输入 | 交流输入，一个ATX接头，DC接线 端子 | ||
| 电源 | 支持在+5 V、+3.3 V和+12 V电压上进行均流 PICMG® 2.11 47针电源接口 可用的电源模块：cPS-H640/AC x 3（400 W x 3冗余） | ||
| 最大负载 | 最小负载 | ||
+5 V | 150.0 A | 6 A | |
| +3.3 V | 120.0 A | 无 | |
| +12 V | 45.0 A | 无 | |
| -12 V | 15.0 A | 无 | |
| 报警模块 | 基本报警模块 | 检测内部机箱温度、电压和风扇状态 异常状态将会引起报警和LED 警告 报警复位 | |
| 驱动器 | 无 | ||
| 散热系统 | 五个风扇，用于前方进风 | 风扇的额定速度：4000 ± 500 RPM 风扇的额定功率：2.64 W 最大风量：48.2 CFM | |
五个风扇，用于前方通风 | 风扇的额定速度：4000 ± 500RPM 风扇的额定功率：2.64 W 最大风量：48.2 CFM | ||
| 物理参数 | 尺寸 | 483.2 x 399 x 339.1 （mm，宽x高x深，带把手） | |
重量 | 23 kg（仅包括冗余电源和背板） | ||
| 工作温度 | 0˚C至+55˚C（取决于系统配置） | ||
| 存储温度 | -20˚C至+80˚C | ||
| 相对湿度 | 5%至95%，无凝露 | ||
| 冲击 | 15 G 峰-峰值，11 ms持续时间，非运行 | ||
| 振动 | 非运行：有效值1.88 Grms，每轴频率5-500 Hz 运行：有效值0.5 Grms，每轴频率5-500 Hz，测试使用2.5” 硬盘 | ||
| NEBS | 按照NEBS Level 3设计 | ||
