| 规格 | |||

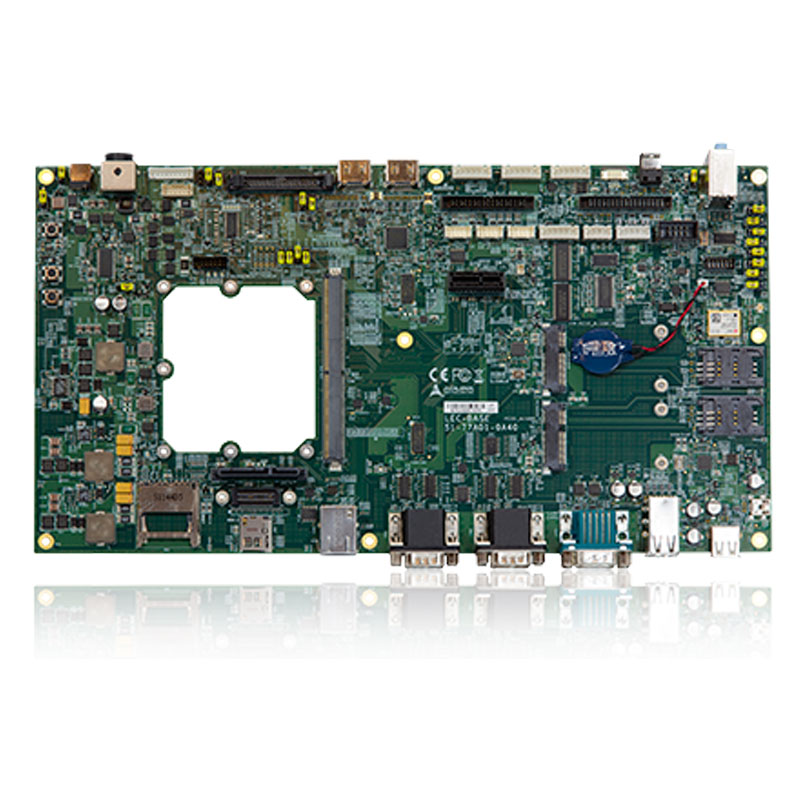

| 产品型号 | LEC-BASE | ||
| 接口 | |||
显示 | HDMI,DP 接口并存 LVDS 18/24 位或eDP 面板支持信号（I2C,电源, PWM） 组合HDMI, 18/24位 RGB | ||
| 相机 | 相机输入 0: CSI-2 相机输入 1: RGB 或 CSI-4 | ||
| SDIO | 四位 SD/SDIO 卡接 口八位 eMMC/SD/SDIO 接口 | ||
| SPI | 关模块启动时使用(可选) G传感器ADXL345 BCCZ 2x SPI 接口 | ||
| I2S | 3x I2S 接口 音频解码器 TLV320AIC23BPW Line-in，Line-out，Mic 可选高保真音频HDA | ||
I2C | 4x I2C接口 电源管理 HDMI 相机 0 相机 1 或 GP | ||
异步串行端口接口 | 4x 异步串行端口(UART) 两个用于2线握手(RXD, TXD, RTS#, CTS#) 两个仅用于数据(RXD, TXD) 逻辑电平接口 | ||
| CAN总线 | 1x CAN 总线接口 逻辑电平信号来自基于CAN总线协议控制器的模块 仅RXD,TXD | ||
| USB | 5x USB 一个USB 2.0 OTG 四个USB 2.0主机操作，全速和高速 | ||
| PCI-Express | 1x PCIe x1链路 第一代或第三代 PCIe (根据模块而定） 针对每条PCIe链路的参考时钟对 对于每条链路提供全套的PCIe支持信号 如果模块芯片组允许，可以配置PCIe的目标 通用PCIe唤醒信号 | ||
| SATA | 一个SATA电源接口 | ||
| 以太网 | RJ-45 10/100/1000 以太网（通过局域网转换器） | ||
S/PDIF | 用于音频的S/PDIF输出 | ||
| 引导源选择 | 模块：SPI/eMMC/NOR/NAND 板载：SPI/eMMC/SD 卡/SATA DIP 开关 (4) | ||
| GPIO | 十二针接头（包含风扇控制和HDA复位） | ||
| 备用功能块(AFB) | 标准模块：AFB引脚被保留 MOST总线备用功能块 两个GBE备用功能块 现场总线备用功能块 | ||
| 机械和环境参数 | |||
| 尺寸 | 330 mm x 175 mm (长 x 宽) | ||
| 板载控制器 | MXM 314针 | ||
