| 处理器和系统 | |
| CPU | Intel® Core™ i7-6820EQ 2.8GHz, 4C/8T, GT2, 8M, 45W (35W, 通过cTDP) Intel® Celeron® G3900E 2.4GHz, 2C/2T, GT1, 2M, 35W |
| 芯片组 | Intel® HM170 PCH |
| 内存 | 双通道SO-DIMM插槽，最高支持32GB DDR4-2133内存 |
| BIOS | AMI EFI BIOS, 64Mbit SPI闪存 |
| CompactPCI总线 | PCI 64位/66MHz至J1, 通用电压 (I/O) 支持主机/星形模式 |
| PICMIG®标准 | PICMG 2.0 CompactPCI规范R3.0 PICMG 2.1热插拔规范R2.0 PICMG 2.16包交换背板规范R1.0 |
| 连接 | |
| PMC | 一个32位/33MHz PMC槽位,通过适配器板实现 (cPCI-6630D) |
| 以太网 | 三个GbE接口，位于前面板，由Intel® I219和I210提供 两个GbE可切换至背部，作为PICMG 2.16接口 |
显示 | 集成于Intel® 处理器中 Intel® HD显示核心530/510 支持DirectX 12和OpenGL 4.4 DVI-I和DVI-D位于前面板，VGA信号可切换至J3 额外的1x DP连接至J5 |
| USB | 3x USB 3.0和1x USB 2.0位于前面板 6x USB 2.0路由至背部 |
| 串口 | 1x RS-232/422/485位于前面板 (4HP) 额外的1x RS-232/422/485，位于第二层的前面板 2 COM(TX/RX) 连接至J3 |
| 音频 | HD音频信号连接至J3 |
| 后走线板 I/O 信号 | 音频, 6x USB 2.0, 3x SATA, VGA至J3 键盘/鼠标, 2x COM (TX/RX), PCIe x4, DP至J5 |
| 存储设备 | |
| 主板 | 1x SATA 6Gb/s直接连接器，用于2.5” 板载驱动器 1x SATA 7针接头 1x CFast插槽 (可选CompactFlash支持USB-to-IDE) 2x SATA 3Gb/s接口，连至J3 1x SATA 3Gb/s接口，连至J5 |
| 操作系统 | |
| OS | Windows 10, 8.1, 7 Pro (64位) RHEL 6 及以上 (64位) VxWorks 6.8, 6.9, 7, 旧版本按需而定 QNX 6.5, QNX 6.6 |
| 其他 | |
| LED | 8x LED指示灯，用于前面板的80端口 1x WDT, 位于前面板，信号可引至背部 1x 电源, 位于前面板，信号可引至背部 1x 硬盘, 位于前面板，信号可引至背部 1x 热插拔, 位于前面板，信号可引至背部 |
| 电池 | 板载纽扣锂电池，用于RTC CMOS RAM |
| 看门狗定时器 | 系统复位和NMI，间隔时间可编程，1-65536秒或分钟 |
| 硬件监控 | 监控CPU温度、系统温度、内核电压和直流电压 可选配支持板载SEMA® 3.0的BMC |
| 机械和环境参数 | |

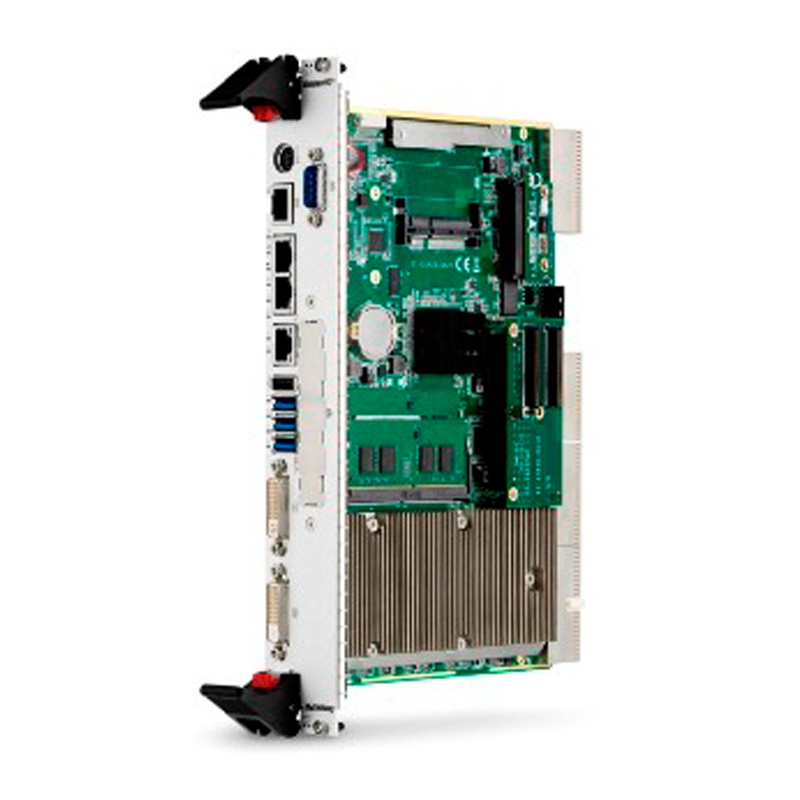

| 规格 | 6U 4/8HP CompactPCI 233.33mm x 160mm (LxW) 配备J1, J2, J3, J5 HM连接器 |
| 工作温度 | 0°C至+60°C |
| 扩展温度 | -20°C 至 +70°C (取决于所选的SKU, 通过筛选而得) |
| 存储温度 | -50°C 至 +100°C |
| 相对湿度 | 95%，无凝露 |
| 冲击 | 15G峰-峰值，11ms持续时间,非运行 |
| 振动 | 2Grms自由振动，每轴频率5-500Hz,运行状态 |
| 功耗 | Intel® Core™ i7-6820EQ, Win 7下启用 BIOS EIST / CTDP Normal :14.58A@5V, 最大72.9W Intel® Celeron® G3900E，Win 7下启用 BIOS EIST / CTDP Normal:5.83A@5V, 最大29.15W |
