| 处理器和系统 | |
| CPU | 表贴四核Intel® Core™ i7-3615QE处理器，2.3GHz，6MB，三 级缓存，功耗45W 表贴四核Intel® Core™ i7-3612QE处理器，2.1GHz，6MB，三 级缓存，功耗35W 表贴双核Intel® Core™ i7-3555LE处理器，2.5GHz，4MB，三 级缓存，功耗25W 表贴双核Intel® Core™ i7-3517UE处理器，1.7GHz，4MB，三 级缓存，功耗17W 被动散热片 |
| 芯片组 | Intel® QM77 PCH |
| 内存 | 双通道DDR3-1333/1600 SDRAM ECC内存，最高支持16GB 一个通道SO-CDIMM插槽最高支持8GB；一个通道板载内 存最高达8GB（取决于可用的内存模块和芯片组） |
| BIOS | AMI® EFI BIOS®，双64MB SPI闪存 |
| CompactPCI总线 | 32/64位PCI，33/66MHz，3.3V或5V通用电压 (I/O) 支持在系统插槽中作为系统主机运行，或者在外设 插槽中作为独立服务器刀片运行，且不与Compact- PCI®总线连接（从模式） |
| PICMIG®标准 | PICMG® 2.0 CompactPCI® R3.0 规范 PICMG® 2.1热插拔规范R2.0 PICMG® 2.9系统管理规范R1.0 PICMG® 2.16包交换背板规范R1.0 |
| 连接 | |
PMC | 一个PCI 32/64位，33/66/133MHz PMC插槽或带后走线 I/O的PCI-Express x8 XMC插槽 |
| 以太网 | 三个Intel® 82574IT GbE和一个Intel® 82579LM PHY 控制器（两个10/100/1000BASE-T前面板端口和两个 10/100/1000BASE-T PICMG® 2.16 J3端口） 另可通过后走线板增加额外两个Intel® 82576EB 10/100/1000BASE-T网卡（cPCI-R6100或PCI-R6110） |
显示 | 集成于Intel®处理器 前面板两个双模式DisplayPorts显示端口，可通过适配器 电缆支持DVI/VGA/HDMI端口 通过后走线实现一个DVI、一个eDP和一个VGA 支持三独立显示：2xDP或2xVGA(前面板)和1xDVI/VGA/eDP(后 走线板) cPCI-R6700后走线板集成独立显卡ATI GPU,在后面板以双 DVI -I端口引出 |
| USB | 前面板三个USB 3.0端口 后走线板支持6个USB2.0端口 |
音频 | 后面板支持高保真音频信号端口 |
| PS/2 | 后走线板支持PS/2键盘鼠标端口 |
| 串口 | 最多支持三个16C550兼容串口 前面板一个RJ-45 RS-232/422/485端口 后走线板支持两个串口连接至后面板 |
| 存储设备 | |
| 主板 | 一个6Gb/s SATA连接器，用于安装2.5˝ 硬盘（可拆卸） 可选的CFast插槽（与SATA接头共享空间） 板载CompactFlash插槽 |
| 后走线板 | 最多支持三个SATA端口 CF (x1) 与SD (x1) 插槽 过两个mini-SAS，四连接器 (LSISAS1068E)提供八个SAS 端口，支持硬件RAID *可用的接口取决于选择的后面板型号 |
| 操作系统 | |
| 操作系统 | Microsoft Windows® Server 2008，XP， 7 Red Hat Ente rprise Linux 6.2 Fedora 16 Wind River VxWorks6.9 |
| 其他 | |
| LED | 电源，看门狗定时器，硬盘，热插拔以及80端口指示灯 |
| 电池 | 板载锂离子纽扣电池，支持RTC CMOS RAM |
| TPM | Atmel AT97SC3204（可选，根据需求选配） |
| 看门狗定时器 | 系统复位和NMI，间隔时间可编程，1-65535秒或分钟 |
| 硬件监控 | 监控CPU温度、系统温度、内核电压和直流电压 |
| 机械和环境参数 | |

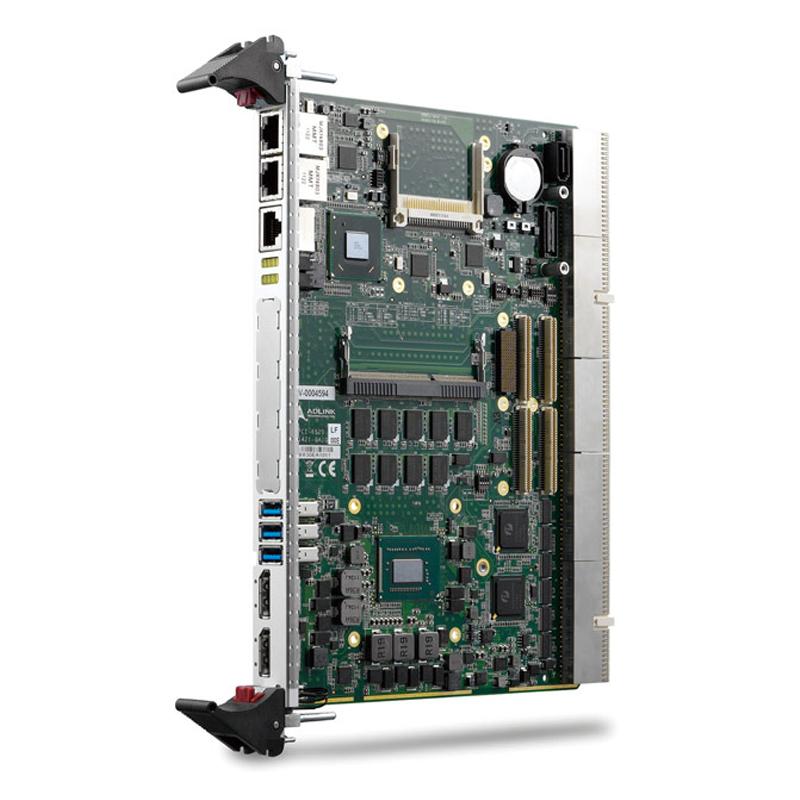

| 规格 | 6U 4HP（单槽）CompactPCI® 233.33mm x 160mm (长X宽） 配有J1、J2、J3和J5连接器 |
| 工作温度 | 0°C至+60°C 标准温度 -20°C至+70°C 扩展温度 (cPCI-ET6520) |
| 存储温度 | -40°C至85°C 军用温度（cPCI-EX6520支持 Core™ i7 3555LE 和 Core™ i7 3517UE CPU） |
| 相对湿度 | 95%，无凝露 |
| 冲击 | 非运行：15G峰-峰值，11ms持续时间 |
| 振动 | 运行：2 Grms自由振动，每轴频率5-500Hz，运行状态 |
| 功耗 | 3.23A @3.3V, 9.68A @5V, 共计59W（使用Core i7-3612QE） 3.27A @3.3V, 12.12A @5V, 共计71.7W（使用Core i7-3615Q E） |
| 重量 | 净重791 g（带散热片） |
| 安全和EMI | |
| EMI/EMC | EN 55022 Class A, EN 55024, EN 61000-3-2, EN 61000-3- 3 |
